Aiphone JO-1MD : guide de dépannage et diagnostic rapide
Table des matières
Vous appuyez sur le bouton de votre interphone, et rien. Pas le moindre bip. L'écran du moniteur reste désespérément noir, la voix du visiteur est inaudible, ou le portillon refuse catégoriquement de s'ouvrir. Je sais à quel point la frustration monte vite dans ces moments-là. Pourtant, avant de composer le numéro d'un électricien qui facturera un bras juste pour le déplacement, prenez une grande inspiration. Vous avez largement le pouvoir de cibler la source du dysfonctionnement vous-même. Avec une méthode claire, l'élimination des pannes prend littéralement moins de dix minutes chrono.
"Les problèmes sur l'Aiphone JO-1MD proviennent majoritairement d'un défaut d'alimentation ou d'une erreur de câblage. Pour diagnostiquer la panne, vérifiez d'abord l'état des voyants sur le poste intérieur, testez la tension de sortie du transformateur (24V DC), puis contrôlez la continuité des fils entre la platine de rue et le moniteur.
Diagnostic immédiat : comprendre les symptômes du JO-1MD
Le système Aiphone JO-1MD est réputé pour sa robustesse industrielle. C'est presque une norme sur le marché aujourd'hui. Mais attention, cette technologie reste extrêmement sensible aux chutes de tension électrique. Pour agir efficacement, nous devons d'abord écouter ce que le matériel essaie de nous dire.
Voici les trois symptômes qui concentrent 95 % des appels aux services techniques.
Premier cas de figure, l'absence totale d'image. Votre moniteur semble complètement éteint ou affiche un fond bleu ou noir sans aucun retour vidéo.
Deuxième scénario, la perte d'audio ou un son parasite. Vous voyez très bien le visiteur, mais la communication est hachée, couverte par un gros bourdonnement, ou totalement muette.
Dernier grand classique, la gâche électrique inactive. La communication passe parfaitement, la vidéo est nette, mais l'appui sur le bouton d'ouverture du moniteur ne déclenche absolument pas le déverrouillage de la porte.
Chaque symptôme correspond à un maillon très précis de votre installation. Mon objectif ici n'est pas de vous faire tout démonter, mais d'isoler le problème à sa source.

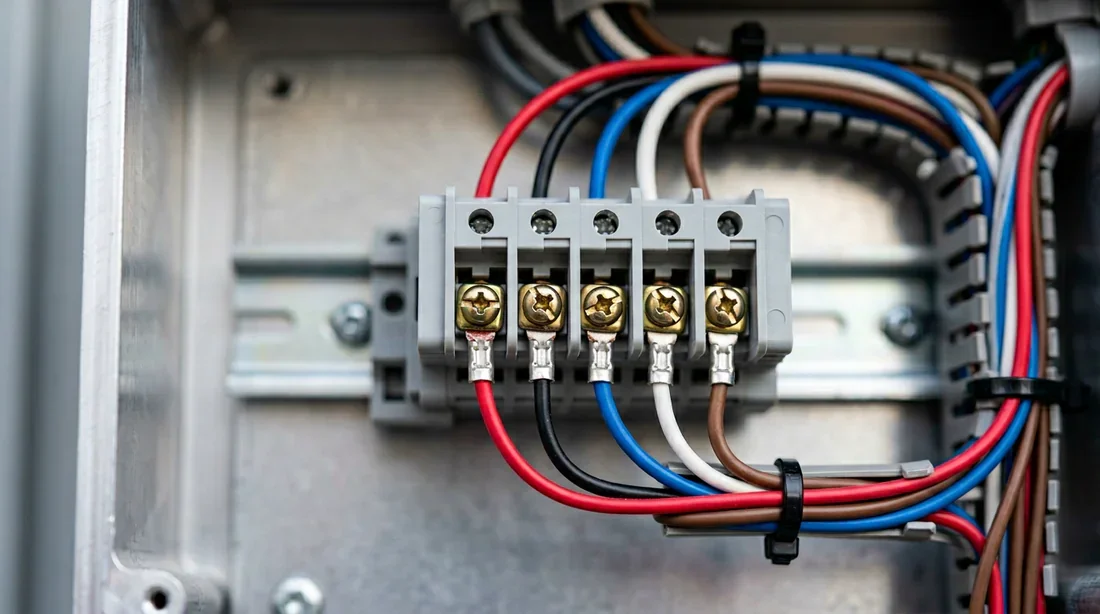

Câblage des borniers Aiphone
4 étapes pour isoler l'origine de votre panne Aiphone
Pour ne pas perdre notre temps, nous allons utiliser la méthode de l'entonnoir. C'est exactement celle qu'utilisent les installateurs professionnels sur le terrain. Nous partons du point le plus accessible, à savoir le tableau électrique et le moniteur, pour finir vers l'élément le plus exposé dans la rue.
Vérification de l'alimentation électrique
C'est l'étape numéro un, la base absolue. Le cœur du système se trouve généralement dans votre tableau électrique. Il s'agit du transformateur PS-2420D. S'il flanche, tout le reste s'effondre avec lui.

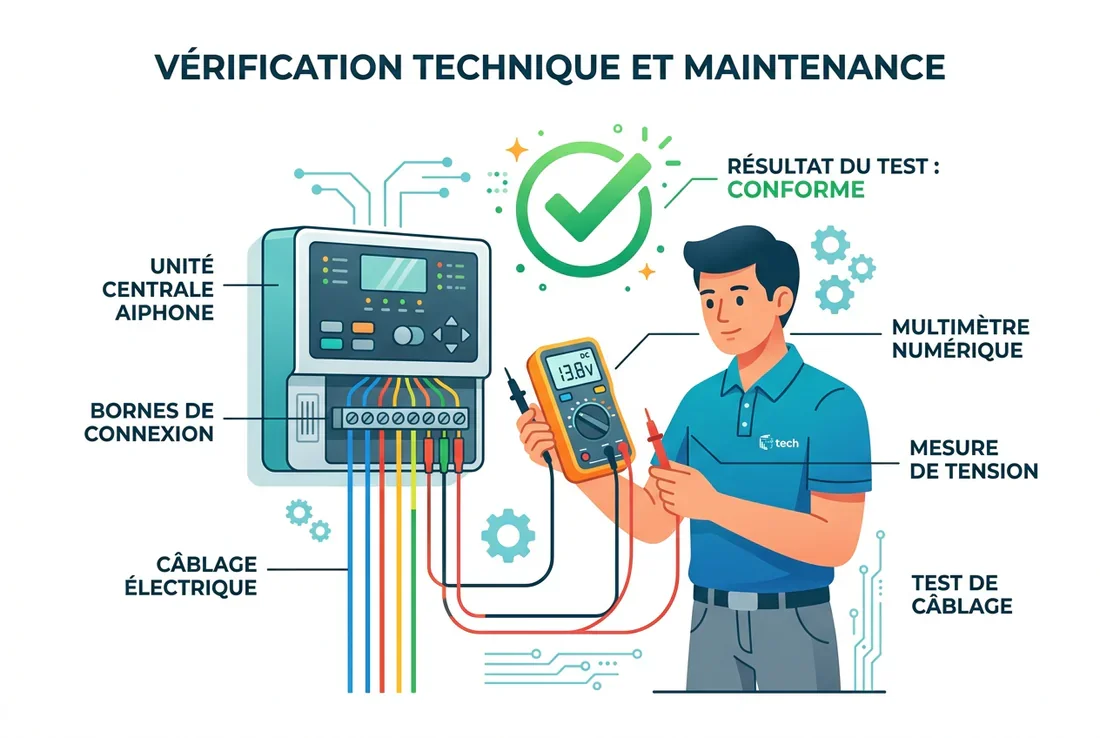

Munissez-vous de votre multimètre et réglez-le sur la position « Courant Continu » (V DC). Placez vos pointes de touche sur les bornes de sortie du transformateur. Vous devez obtenir une valeur stricte de 24V DC.
Si le multimètre affiche 0V, jetez d'abord un œil au disjoncteur en amont pour vous assurer qu'il est bien enclenché. Dans le cas où le disjoncteur est actif mais que le transformateur reste froid au toucher sans délivrer aucune tension, le diagnostic tombe. Votre composant est grillé. Le remplacement direct du transformateur réglera la panne.
Ne testez jamais l'alimentation directement sur les petits fils du moniteur en premier. Testez toujours à la source (le transformateur) pour éliminer d'emblée l'hypothèse d'une coupure franche dans les murs.
Contrôle de la platine de rue et du câblage
L'élément extérieur subit constamment les assauts du climat. La pluie, le gel et les UV attaquent violemment l'étanchéité au fil des années. Franchement, c'est souvent là que le bât blesse.
Démontez délicatement la façade de la platine de rue et inspectez visuellement les connecteurs à l'arrière. Si vous remarquez une fine pellicule blanche ou verdâtre, vous êtes face à une oxydation des contacts. Ce phénomène agit comme une véritable barrière physique. Il crée une résistance électrique qui brouille l'image ou coupe le son net. Heureusement, un simple nettoyage avec une bombe à contact électronique suffit très souvent à ressusciter la machine.
Pensez également à vérifier la section de câble. Une image qui saute ou se déforme trahit classiquement une section de fil trop fine par rapport à la distance qui sépare le portail de la maison.
Test de communication (audio et vidéo)
Si l'alimentation est bonne et que la platine semble saine, il faut trancher. Le problème vient-il des appareils eux-mêmes ou du câblage visiophone dissimulé dans les murs et le jardin ?
La technique infaillible s'appelle le « test de shunt » ou test court sur table. Décrochez le moniteur intérieur de son support mural et démontez la platine du portail. Reliez ensuite les deux appareils directement sur une table de salon avec un petit fil électrique de moins d'un mètre, puis mettez le tout sous tension.
Si le système fonctionne parfaitement dans ces conditions, vos appareils sont totalement hors de cause. Le constat est rude mais clair : vous avez une rupture de continuité ou un court-circuit sur la ligne enterrée.

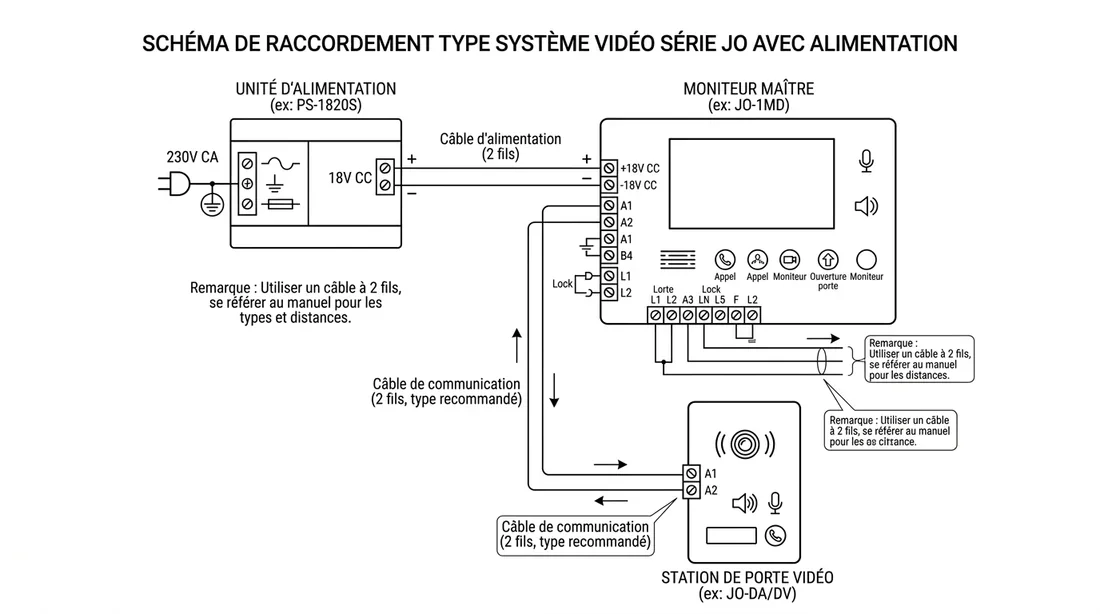

Schéma technique de raccordement Aiphone
Problème d'ouverture de porte (gâche électrique)
Je vois régulièrement une confusion monumentale sur le terrain. Le moniteur Aiphone JO-1MD n'envoie absolument aucune puissance électrique vers votre portillon. Il se contente simplement de fermer un circuit. C'est ce que nous appelons un contact sec.
Si votre gâche électrique reste muette, commencez par vérifier le fonctionnement de l'alimentation indépendante dédiée à cette gâche. Contrôlez ensuite la polarité, surtout si vous avez remplacé la serrure très récemment. Enfin, testez le relais d'ouverture. Pour cela, débranchez les deux fils de la commande de gâche à l'arrière du moniteur et faites-les se toucher manuellement pour créer un shunt. Si la porte s'ouvre magiquement, le relais interne du moniteur est fatigué. Si elle reste bloquée, le souci vient indéniablement du câble ou de la serrure elle-même.
Tableaux des pannes fréquentes et solutions directes
Pour accélérer le dépannage, j'ai synthétisé les anomalies les plus fréquentes rencontrées sur le terrain. Voici leurs sources et les actions correctives immédiates à appliquer.
| Symptôme observé | Cause probable | Action corrective |
|---|---|---|
| Moniteur totalement éteint (aucun voyant) | Absence de tension 24V DC | Tester le transformateur PS-2420D au multimètre et le remplacer si 0V. |
| Image brouillée ou saccadée | Câble trop fin ou interférences | Vérifier la section de câble et éloigner les câbles de l'interphone des lignes 230V. |
| Grésillement audio permanent | Oxydation ou humidité | Nettoyer les borniers de la platine de rue et vérifier attentivement les joints d'étanchéité. |
| La gâche ne claque pas à la commande | Défaut du contact sec | Shunter manuellement les fils d'ouverture pour valider l'alimentation de la serrure. |
| Le voyant clignote bizarrement | Erreur de communication | Réaliser un test court sur table pour isoler formellement l'appareil défectueux. |
Pourquoi mon Aiphone tombe en panne : les erreurs fréquentes
Même le meilleur matériel du monde finit par céder face à une installation inadaptée. Les pannes sont très rarement liées à un défaut de fabrication de la marque. J'en ai l'intime conviction par expérience, elles découlent quasiment toujours d'erreurs humaines commises lors de la pose initiale.
Le non-respect de la distance maximale est un fléau courant. Utiliser des câbles de type téléphonique très fins (0,5 mm²) sur de longues distances provoque inévitablement une chute de tension fatale pour le flux vidéo.
L'absence de blindage fait aussi des ravages discrets. Faire courir le câble de l'interphone dans la même gaine que l'alimentation 230V du moteur de portail va créer des perturbations électromagnétiques majeures.
Parlons enfin des épissures mal isolées. Relier deux câbles dans un regard extérieur avec du simple scotch adhésif est une véritable bombe à retardement. L'humidité finit toujours par s'y infiltrer et provoque un court-circuit massif. Je vous conseille vivement de privilégier des connexions étanches remplies de gel.
Si vous devez remplacer un câble enterré, investissez toujours dans du câble de type LYVTY ou un câble spécifique interphonie d'une section minimale de 0,8 mm², voire 0,9 mm² pour les grandes distances.
Quand faut-il remplacer son système Aiphone ?
L'acharnement thérapeutique a toujours ses limites. Si un nettoyage basique ou le changement du transformateur résout la majorité des situations, certains signes visuels et olfactifs ne trompent pas sur la mort imminente de l'équipement.
Si la platine de rue a pris l'eau après de violentes intempéries et que la carte mère affiche des traces de brûlures noires, oubliez la réparation. C'est peine perdue. De la même manière, si le moniteur intérieur dégage une inquiétante odeur de plastique fondu ou s'il émet un sifflement aigu continu à cause de condensateurs gonflés, le remplacement complet devient la seule option vraiment sécurisée.
Face à des pannes matérielles lourdes sur un système déjà bien usé par le temps, contacter le Aiphone SAV ou investir dans un kit JO de nouvelle génération s'avère franchement plus rentable que de courir après des pièces détachées vendues à prix d'or.
❓Foire Aux Questions (FAQ)
Comment réinitialiser un Aiphone JO-1MD ?
La procédure est un jeu d'enfant. Coupez l'alimentation électrique directement depuis votre tableau au niveau du disjoncteur du transformateur. Patientez 30 petites secondes, puis remettez le courant. Cette manipulation suffit à vider la mémoire tampon et efface la plupart des petits bugs de communication.
Quelle est la distance maximale pour le JO-1MD ?
Le constructeur garantit un fonctionnement optimal jusqu'à 100 mètres maximum entre la platine extérieure et le moniteur principal. Attention cependant, cette distance n'est valable qu'à la condition stricte d'utiliser un câble rigide d'une section de 0,9 mm² de type LYVTY.
Le voyant « Power » est éteint, que faire ?
C'est le symptôme classique d'une coupure d'énergie totale. Allez vérifier en priorité le disjoncteur associé dans le tableau électrique. S'il est enclenché, testez le transformateur. S'il ne crache plus aucune tension, vous tenez le coupable de la panne.
