Incondensable circuit frigorifique : diagnostic et solutions 2026

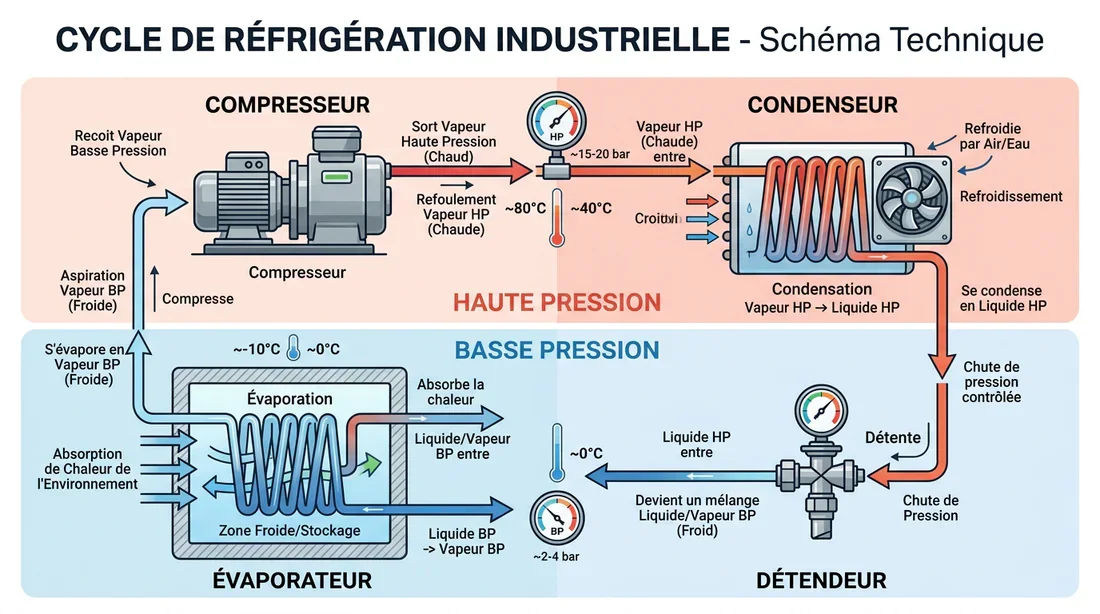

Revenons à la thermodynamique de base. Un fluide frigorigène change d'état : il s'évapore pour absorber la chaleur et se liquéfie pour l'évacuer. Ce cycle fonde toute notre industrie.

Un gaz incondensable refuse de se plier à cette règle. Air ambiant, azote ou dioxyde de carbone, ce gaz étranger affiche des températures critiques beaucoup trop basses pour se condenser aux pressions de fonctionnement d'une machine frigorifique standard. Il reste donc perpétuellement à l'état gazeux. Poussé par le flux du réfrigérant au refoulement du compresseur, il finit invariablement piégé au point le plus haut de l'installation. Nous le retrouvons souvent dans les dernières spires du condenseur ou dans la partie supérieure de la bouteille liquide. Ce bouchon gazeux ampute violemment la surface d'échange thermique.

Un œil exercé repère vite les anomalies. Votre circuit est probablement contaminé si la machine manifeste ces quatre symptômes.

• Une hausse anormale de la pression de condensation indique que le gaz piégé grignote la surface d'échange du condenseur. Le système va compenser en faisant grimper la pression pour évacuer la chaleur, allant parfois jusqu'à déclencher le pressostat HP.

• Une température de refoulement excessive au compresseur se manifeste car le taux de compression augmente et génère une surchauffe mécanique. Le compresseur force, faisant bondir la température des gaz refoulés.

• Un tremblement et une instabilité des aiguilles sur les manomètres trahissent la présence de gaz incondensable. Ce fameux battement se produit quand le gaz se déplace par poches successives dans le flux, créant des variations de pression soudaines.

• Une augmentation anormale du sous-refroidissement s'explique par la stagnation prolongée du liquide dans le bas du condenseur. Le bouchon gazeux le bloque au-dessus et abaisse fortement sa température avant sa sortie.

Oubliez les suppositions. J'applique une seule méthode pour valider la présence d'incondensables : la relation pression/température à l'arrêt complet de l'installation.

Coupez la machine assez longtemps pour amener le système entier et son fluide exactement à la température de l'air ambiant. Dès cet équilibre thermique atteint, suivez ces trois étapes.

1. Mesurez la température de l'air ambiant au niveau du condenseur avec une sonde parfaitement étalonnée.

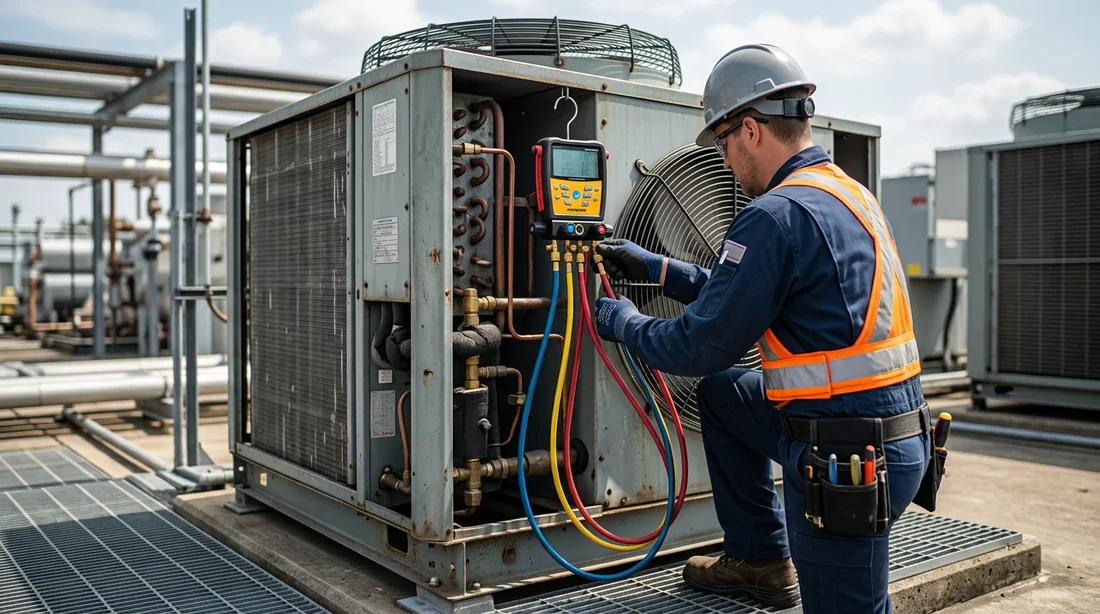

2. Relevez la pression sur votre manomètre by-pass raccordé à la voie haute pression.
3. Comparez cette lecture avec la pression théorique saturée de votre fluide à cette température précise via votre réglette ou une application fiable.

Une pression lue supérieure à la pression théorique confirme la présence de gaz incondensables, tout simplement par application de la loi de Dalton sur les pressions partielles.

Comment l'air a-t-il pu pénétrer dans un circuit censé rester hermétiquement clos ? On retrouve presque systématiquement des erreurs humaines ou des contraintes techniques bien spécifiques.

• Un tirage au vide insuffisant ou complètement bâclé reste la cause numéro un lors d'une mise en service. Une pompe à vide à l'huile saturée ou un temps de tirage ridicule enfermera un volume d'air dans les tuyauteries avant même l'ouverture des vannes.

• Une micro-fuite sur la partie basse pression touche particulièrement les chillers industriels. Ces machines travaillent avec des fluides basse pression qui descendent sous la pression atmosphérique. La micro-fuite n'expulse pas le fluide, elle aspire carrément l'air ambiant à l'intérieur du circuit.

• Une mauvaise manipulation avec les flexibles ruine rapidement un circuit. Si vous oubliez de purger vos flexibles de raccordement lors de la pose des manomètres, vous injectez directement l'air contenu dans les tuyaux vers l'installation.

Laissez tourner une machine polluée par de l'air et vous ruinerez votre client. La facture électrique explose et les coûts de maintenance s'envolent.

Côté thermodynamique, 1 bar de pression de condensation supplémentaire augmente la consommation électrique du compresseur d'environ 6 à 8 %. Simultanément, la puissance frigorifique s'effondre. Nous nous retrouvons avec un compresseur gourmand en énergie incapable de produire du froid. Le Coefficient de Performance (COP) s'effondre totalement.

Pire encore, les températures de refoulement excessives carbonisent l'huile de lubrification. Cette huile dégradée obstrue les détendeurs et conduit tout droit au serrage mécanique du compresseur.

Face à un circuit pollué, l'intervention corrective exige une rigueur absolue.

⚠️ ATTENTION / SÉCURITÉ, Réglementation F-Gas : La loi interdit formellement de purger les incondensables à l'air libre depuis la vanne de service HP. C'est passible de lourdes amendes pénales. Cette pratique d'un autre âge génère des fuites massives de fluides à fort pouvoir de réchauffement global dans notre atmosphère.

Voici la seule procédure légale et technique valable cette année pour assainir l'installation.

1. Aspirez l'intégralité du mélange de fluide et d'incondensables pour le stocker dans une bouteille de récupération spécifique, en respectant bien le taux de remplissage légal.
2. Remplacez le filtre déshydrateur sans discuter. L'air a introduit de l'humidité dans le circuit et saturé le filtre.
3. Mettez l'installation sous pression avec de l'azote U ou un gaz traceur hydrogène et azote pour valider l'absence totale de fuites.
4. Procédez à un tirage au vide profond à l'aide d'une pompe performante couplée à un vacuomètre électronique. J'exige toujours de descendre et stabiliser le vide sous les 500 microns pour garantir l'extraction totale de l'humidité et de l'air.
5. Réalisez la charge finale en fluide neuf ou régénéré à la balance, au gramme près, selon les recommandations du constructeur. N'oubliez pas d'envoyer le fluide pollué en centre de traitement.

Je vois souvent cette confusion sur le terrain, y compris chez des frigoristes chevronnés. Une surcharge de fluide provoque aussi une forte élévation de la haute pression couplée à une hausse du sous-refroidissement. Alors, comment lever le doute face à la machine ?

Observez simplement le comportement de vos manomètres. Une surcharge en fluide fait monter l'aiguille HP très haut, mais elle reste parfaitement stable. La présence d'air provoque à l'inverse un tremblement nerveux et saccadé de l'aiguille.

Débusquer un gaz incondensable demande de la rigueur. La relation pression/température ne ment jamais. Appliquez-la systématiquement avant de condamner un compresseur ou de vider un circuit pour rien. Quelle est la première chose que vous vérifierez lors de votre prochaine astreinte estivale ?
