Prise en série : l'erreur fatale qui peut ruiner votre installation
Table des matières
Vous voulez ajouter une prise de courant à côté de votre installation existante. Nous passons tous par là lors d'une rénovation. Mais attention au vocabulaire que vous employez. Parler de « montage en série » cache un vrai piège technique. Si vous l'appliquez au pied de la lettre, vous risquez tout simplement de détruire vos appareils. Voire de déclencher un incendie.
"Brancher des prises électriques en série est strictement interdit et dangereux. En réalité, ce que l'on appelle à tort « prise en série » correspond au repiquage en parallèle. Ce montage permet de relier plusieurs prises entre elles en toute sécurité, conformément à la norme NF C 15-100 en vigueur.
Pourquoi brancher des prises en série est une erreur absolue
Parlons vrai. Utiliser le terme « en série » en électricité domestique relève du suicide technique. Un vrai montage en série force le courant à traverser un premier appareil pour aller vers le second. Le résultat tombe sous le sens. Vous allez subir une chute de tension colossale à chaque raccordement supplémentaire.
Imaginez une seconde brancher votre téléviseur et une lampe de cette manière sur une ligne classique de 230 Volts. Le courant se divise. Vos appareils reçoivent un maigre 115 Volts chacun. Ils refuseront de s'allumer, tout simplement. Pire. Si vous débranchez la lampe, le circuit s'ouvre. La télévision s'éteint avec.
Je suis catégorique sur ce point. Ce câblage est strictement interdit. Il fait fondre les fils et provoque des courts-circuits immédiats. La seule et unique méthode autorisée porte le nom de montage en parallèle, ou plus communément « repiquage ». Le courant s'y distribue de manière égale. Chaque socle reste 100% autonome.
| Vrai montage en série (Interdit) | Montage en repiquage/parallèle (Conforme) |
|---|---|
| Danger de mort et risque d'incendie élevé. | Sécurité maximale, validée par les électriciens. |
| Chute de tension à chaque prise ajoutée. | Tension de 230V constante sur chaque prise. |
| Le retrait d'une prise coupe tout le circuit. | Chaque prise fonctionne indépendamment des autres. |
| Câblage obsolète et non conforme. | Respecte les normes électriques actuelles. |

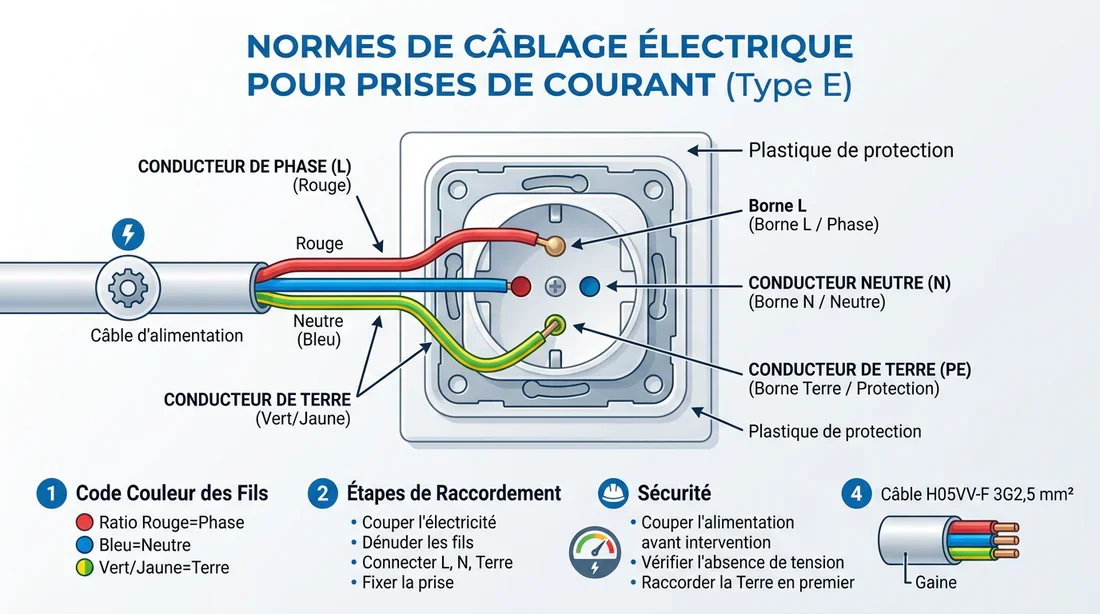

Code couleur et normes de câblage
La norme NF C 15-100 : les trois règles d'or du repiquage
Bricoler son électricité demande de la méthode. La réglementation française encadre le repiquage avec une précision chirurgicale pour sécuriser nos foyers face à des besoins en énergie toujours plus grands. Je vous invite à respecter ces fondements techniques à la lettre.
Le nombre maximum de prises par disjoncteur
Inutile d'espérer multiplier les pontages indéfiniment. Le disjoncteur divisionnaire chargé de protéger votre ligne a ses limites. La loi fixe des quotas drastiques pour éviter la surchauffe de votre tableau électrique. Une ligne protégée par un disjoncteur de 16A tolère 8 prises au maximum. Avec un disjoncteur de 20A, ce plafond grimpe à 12 prises sur le même circuit.
La section des fils électriques obligatoire
Le diamètre de votre cuivre doit correspondre parfaitement à la puissance de votre disjoncteur. Une erreur ici et vos fils fondent dans les murs. Un circuit limité à 16A exige une section de câble de 1,5 mm². Sur un module de 20A, le fil de 2,5 mm² devient incontournable. Prenez l'habitude de vérifier les inscriptions imprimées sur la gaine de vos anciens câbles avant de courir au magasin de bricolage.
L'interdiction des dominos au profit des connecteurs automatiques
Jetez vos vieux dominos à vis. Ils causent des milliers de départs de feu chaque année car le cuivre se rétracte et les fils finissent par se desserrer. Les normes actuelles imposent les connecteurs Wago à insertion automatique pour assembler les conducteurs. Les socles muraux modernes font d'ailleurs le travail pour vous. Ils intègrent directement des bornes automatiques doublées à l'arrière pour sécuriser et accélérer le repiquage.
Technique de dénudage des fils électriques
Tutoriel : branchez vos prises en parallèle en 4 étapes
Place à l'action. Avant de toucher à vos murs, équipez-vous d'une pince à dénuder bien tranchante, d'un tournevis plat isolé et d'un bon multimètre.
Étape 1 : Couper l'alimentation au tableau électrique
Votre priorité numéro un reste de couper le courant général ou d'abaisser le disjoncteur de la pièce concernée. Ne faites jamais confiance au simple clic de votre interrupteur mural. Saisissez votre multimètre et réalisez une Vérification d'Absence de Tension (VAT) directement dans les fentes de l'ancien socle. L'écran doit afficher 0 Volt.
Placez un morceau de ruban adhésif rouge sur le disjoncteur abaissé avec la mention « Ne pas réarmer ». Cela empêchera un membre de votre famille de relancer l'électricité pendant que vous manipulez le cuivre à mains nues.

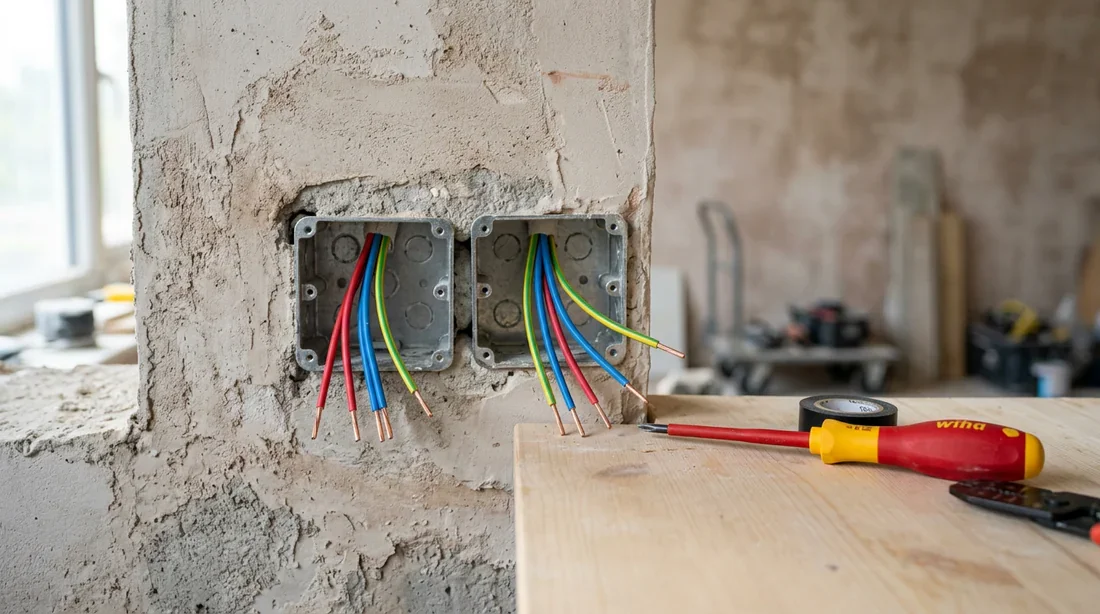

Étape 2 : Dénuder et identifier la phase, le neutre et la terre
Tirez doucement le mécanisme hors de sa boîte d'encastrement. Vous faites face à trois conducteurs qu'il faut identifier sans la moindre erreur via le code couleur universel. Le conducteur de phase achemine l'énergie et se repère par sa gaine rouge, marron ou noire. Le fil neutre assure le retour du courant et s'habille toujours de bleu. Enfin, le câble de terre garantit votre protection corporelle sous ses rayures vertes et jaunes.
En cas d'anomalie durant le test de vos câbles, je vous conseille vivement d'étudier notre dossier sur la fuite de courant entre neutre et terre. Les conducteurs repérés, prenez votre pince et dénudez vos câbles neufs sur exactement 12 millimètres.
Étape 3 : Raccorder la prise source
Saisissez votre premier socle flambant neuf. Les fabricants actuels prévoient deux orifices par pôle. Vous trouverez deux trous pour la phase, deux pour le neutre et deux pour la terre. Insérez vos fils d'alimentation principaux provenant du tableau directement dans la première entrée de chaque borne. La phase va sur la lettre « L ». Le neutre rejoint le « N ». La terre se connecte au centre. Exercez une légère traction sur chaque câble. Les ressorts de la borne automatique doivent mordre le cuivre avec fermeté.
Étape 4 : Effectuer le pontage vers la nouvelle prise
Nous arrivons au cœur du sujet avec le pontage de dérivation. Découpez trois morceaux de fils de la bonne couleur et de la bonne section. Laissez-leur assez de longueur pour relier facilement les deux boîtes murales. Poussez l'extrémité du nouveau fil rouge dans le second trou de la borne « L » de votre première prise. Insérez l'autre bout dans la borne « L » de la deuxième prise. Refaites exactement la même manipulation avec le fil bleu entre les bornes « N », et terminez par votre câble de terre.
Voilà, vos deux prises fonctionnent désormais en parallèle. Revissez fermement les mécanismes au mur, posez vos plaques de finition et réarmez le disjoncteur. Un test avec une simple lampe de chevet suffira à valider votre montage.
❓Foire Aux Questions (FAQ)
Peut-on mélanger un circuit d'éclairage et des prises électriques ?
La norme l'interdit sans aucune exception. Les lumières d'un côté, les prises de l'autre. Le tableau électrique sépare ces usages avec des disjoncteurs et des sections de câbles bien spécifiques pour prévenir tout danger.
Combien de repiquages successifs puis-je faire ?
Le nombre dépend uniquement de la tolérance de votre disjoncteur. En pratique, le repiquage s'arrête à 8 prises pour une ligne tirée en 1,5 mm² sous 16A. Si vous avez tiré du 2,5 mm² protégé par du 20A, vous pouvez pousser jusqu'à 12 blocs.
Quelle est la différence entre un montage en série et en dérivation ?
Dans un montage en série, l'énergie électrique traverse chaque appareil l'un après l'autre. Le circuit entier s'effondre à la moindre défaillance. En dérivation, que nous appelons aussi le montage en parallèle, le courant se sépare dès la sortie du mur. Chaque équipement profite d'une alimentation autonome de 230V.
