Schéma télérupteur 4 fils : câblage et installation

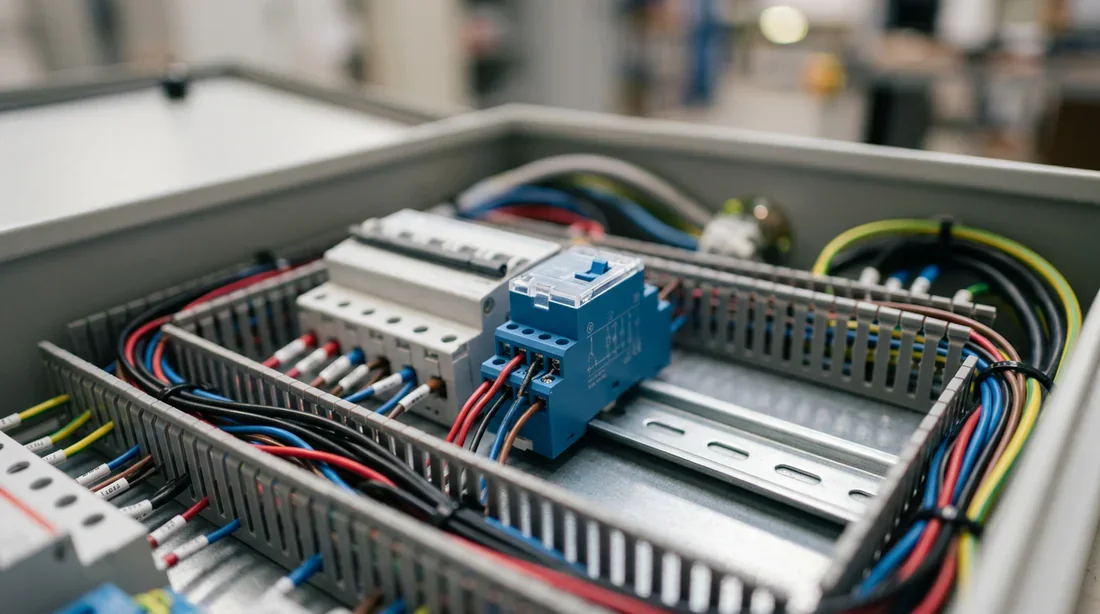

Oubliez les va-et-vient traditionnels, vite limités. Le télérupteur pilote un même éclairage depuis trois, quatre ou dix points distincts. Il s'installe directement dans le tableau électrique et réagit à de brèves impulsions. Vous appuyez sur un bouton, l'électro-aimant interne s'active et le contacteur bascule pour allumer ou éteindre la pièce.

La version « à 4 fils » représente le standard absolu des installations modernes. Le principe repose sur une idée brillante. On sépare physiquement le courant fort de l'ampoule et le courant faible des boutons muraux. Cette architecture protège le matériel et assure une sécurité maximale pour l'utilisateur. Elle respecte d'ailleurs à la lettre les exigences de la norme NF C 15-100 prévues pour 2026.

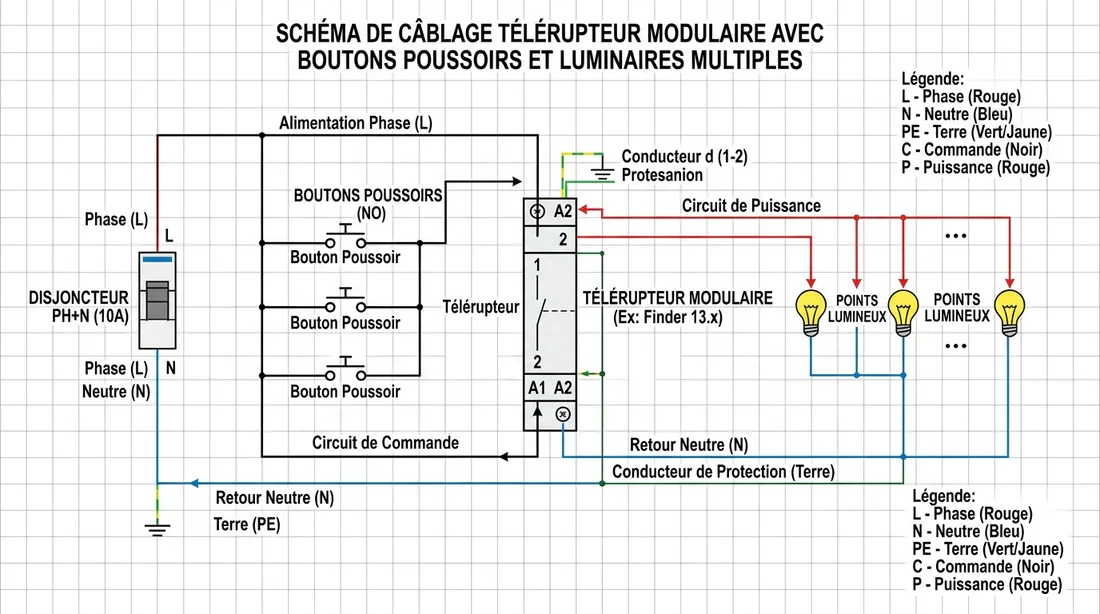

Comprendre l'anatomie de l'installation garantit un montage sécurisé. Tout s'articule autour de quatre conducteurs distincts reliant vos disjoncteurs, le module d'impulsion, les commandes et l'éclairage.

Que vous manipuliez du matériel Legrand, Schneider ou Hager, voici le plan de vol précis pour vos bornes de connexion :

• Le fil rouge de la phase quitte le disjoncteur divisionnaire pour entrer directement dans la borne 1 (parfois notée 3) du télérupteur.

• Le fil bleu du neutre part de la protection divisionnaire pour alimenter la borne A1 de la bobine. Une dérivation de ce même neutre file ensuite vers tous vos interrupteurs.

• Le fil violet du retour bouton forme le cœur du circuit de commande. Il revient de vos commandes murales pour s'ancrer dans la borne A2.

• Le fil orange du retour lampe sort de la borne 2 (ou 4 selon la marque) pour acheminer le courant vers vos ampoules. Le circuit de puissance se retrouve ainsi bouclé.

Cette organisation méthodique offre une fiabilité redoutable à votre appareillage.

Je vois encore trop de rénovations bloquées sur le vieux standard à 3 fils. C'est une erreur monumentale. Dans un montage à 3 fils, le neutre se retrouve partagé. Cela mélange allègrement commande et puissance. Le repérage devient vite un cauchemar au moindre dépannage.

À l'inverse, le câblage à 4 conducteurs isole totalement les circuits. Le montage devient lisible, méthodique et surtout extrêmement sécurisé. Ce système sépare le pilotage de l'alimentation directe de vos éclairages. Il empêche ainsi toute surcharge électrique de remonter jusqu'à la pression de votre doigt. De plus, seul le système à 4 fils répond aux obligations légales pour les constructions neuves. Le choix se fait de lui-même.

On ne se lance jamais dans un chantier électrique à l'aveugle. Je vous conseille de préparer tous ces éléments sur l'établi avant de toucher au moindre fil du tableau :

• Un télérupteur unipolaire 16A au format modulaire rail DIN.

• Un disjoncteur 10A ou 16A pour la puissance.

• Un petit disjoncteur 2A dédié exclusivement à la protection de la bobine.

• Des couronnes de fils rigides en section 1.5mm² (rouge, bleu, violet, orange).

• Des commandes murales au format poussoir.

• Une pince à dénuder automatique et une pince coupante.

• Un jeu de tournevis isolés.

• Un Vérificateur d'Absence de Tension (VAT).

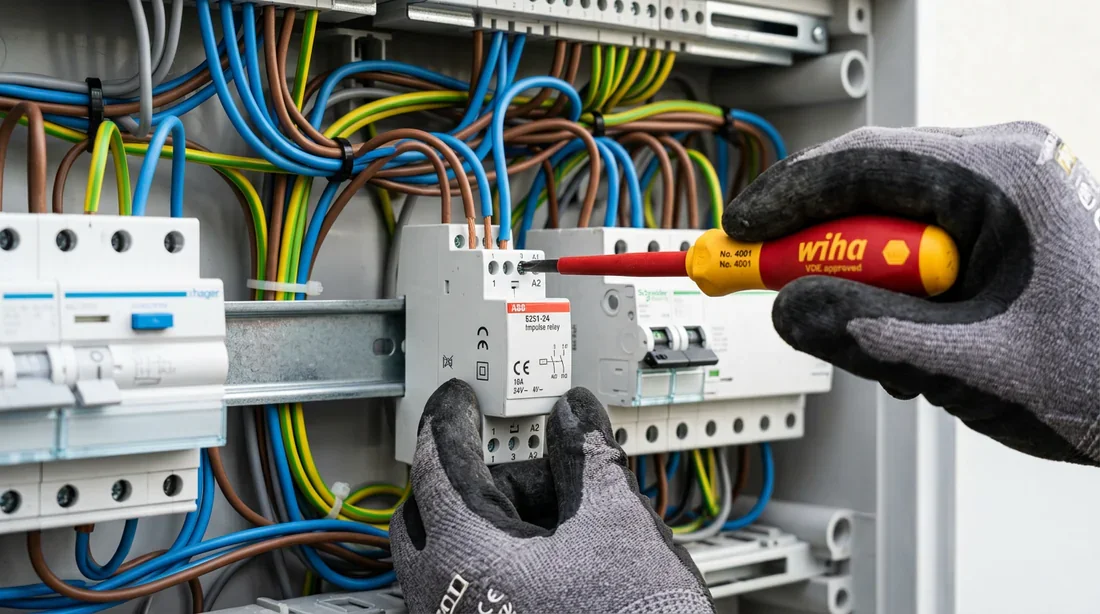

Coupez le courant au niveau du disjoncteur d'abonné général avant de toucher aux conducteurs. Vérifiez systématiquement l'absence de tension sur les borniers avec le VAT. Ne jouez pas avec votre sécurité pour gagner cinq minutes.

Les aléas lors de la première mise en service arrivent très souvent. Cette mécanique de précision pardonne rarement les fils mal serrés. Voici comment identifier et régler ces petits soucis.
