Guide 2026 : quelle section de câble d'alimentation pour une climatisation ?
Table des matières
Vous venez de recevoir votre nouvelle climatisation. Mais face au rayon électricité, le doute s'installe. Les notices techniques vous noient sous un jargon indigeste. Vous cherchez simplement à sécuriser votre réseau sans devenir électricien. Oubliez les approximations dangereuses. Voici la méthode exacte pour définir l'épaisseur de vos fils et protéger votre habitat pour de bon.
"Pour l'alimentation d'une climatisation, la section du câble dépend de la puissance de l'appareil. Selon la norme NF C 15-100, utilisez un câble de 1,5 mm² protégé par un disjoncteur 16A pour une puissance jusqu'à 3500W. Pour une climatisation entre 3500W et 4600W, optez impérativement pour une section de 2,5 mm² avec un disjoncteur 20A.
La norme NF C 15-100 : le socle de votre sécurité électrique
En 2026, la réglementation ne fait pas de cadeaux. La norme NF C 15-100 impose une ligne électrique entièrement dédiée à votre pompe à chaleur air/air. Vous pensiez brancher votre machine sur une prise classique du salon ? Je vous arrête tout de suite. C'est interdit et surtout suicidaire pour votre installation.
Tirer une nouvelle ligne depuis votre tableau électrique reste le seul cheminement légal. Sous l'effet d'une chauffe continue, un fil trop fin finit toujours par fondre. Une erreur sur le calibrage de cette ligne représente d'ailleurs la première cause d'incendie domestique lié aux systèmes de rafraîchissement. On ne plaisante pas avec le risque électrique.

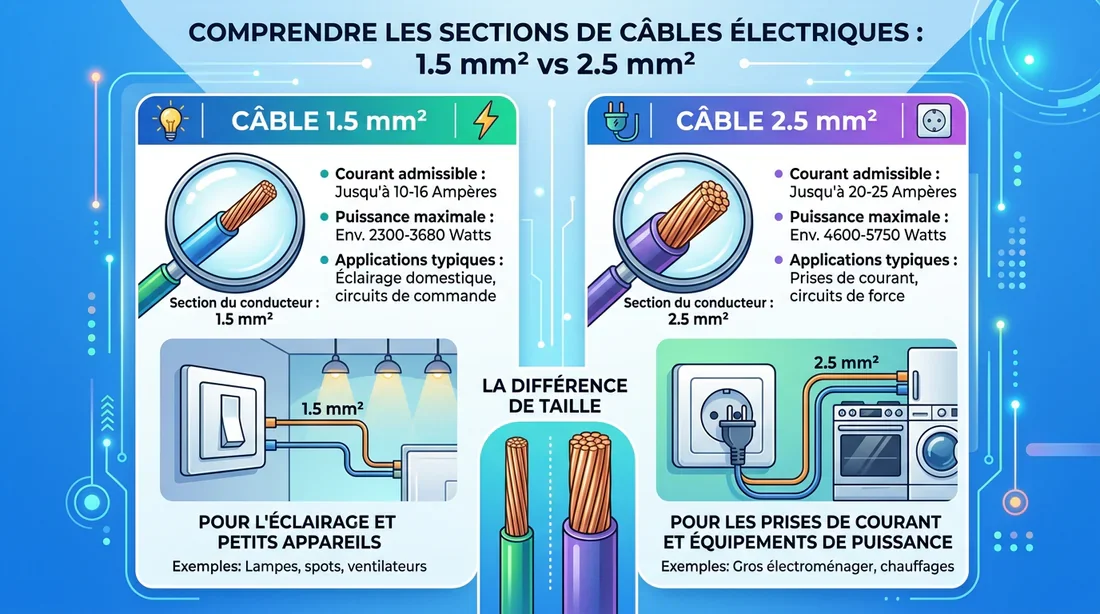

Comparatif des sections de câbles électriques 1.5 mm² et 2.5 mm²
Tableau de correspondance : puissance, section et disjoncteur
Pour identifier immédiatement le matériel nécessaire, basez-vous sur ce récapitulatif standard.
| Puissance de la climatisation (Watts / BTU) | Section du câble | Calibre du disjoncteur |
|---|---|---|
| Jusqu'à 3500W (approx. 12 000 BTU) | 1,5 mm² ou 2,5 mm² | 16A |
| De 3500W à 4600W (approx. 15 000 BTU) | 2,5 mm² | 20A |
| De 4600W à 5700W (approx. 18 000 BTU) | 4 mm² | 25A |
| De 5700W à 7300W (approx. 24 000 BTU) | 6 mm² | 32A |
| Plus de 7300W | 10 mm² | 40A |

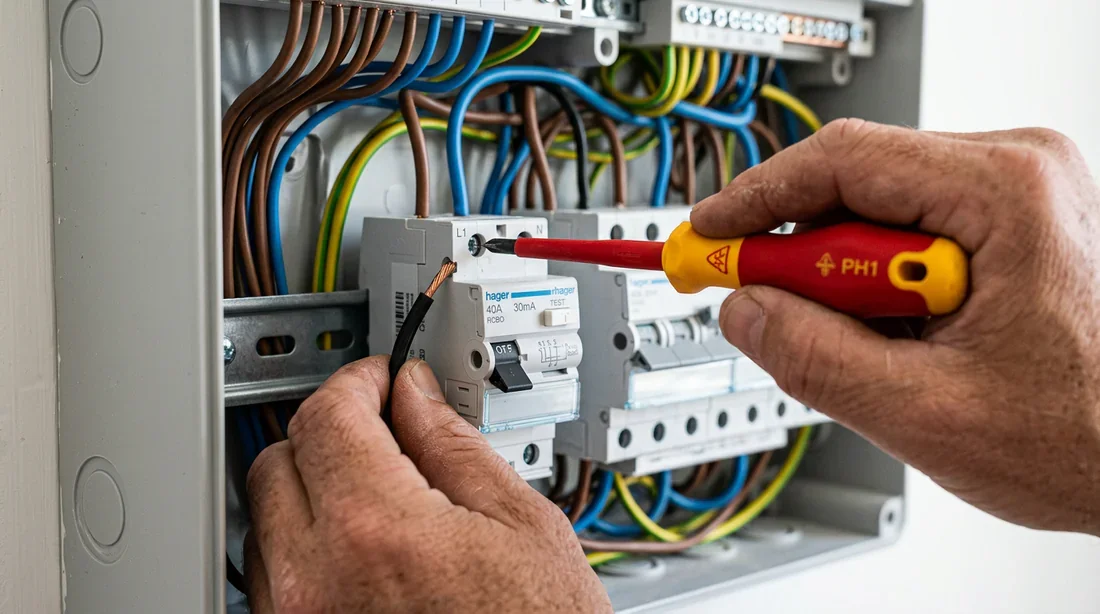

Raccordement et câblage d'un disjoncteur étape par étape
Les 3 critères pour bien dimensionner son câble électrique
Ce tableau vous donne une excellente base théorique. Mais sur le terrain, chaque maison a ses caprices. Trois paramètres techniques doivent absolument guider votre choix définitif.
1. Puissance absorbée contre puissance restituée
C'est le piège classique. Les fabricants mettent toujours en avant la puissance frigorifique restituée, c'est-à-dire le volume de froid ou de chaud produit. Est-ce que cela correspond à votre consommation électrique ? Pas du tout.
Le calcul de votre ligne électrique repose exclusivement sur la puissance absorbée. Il s'agit de l'énergie réellement soutirée sur votre compteur. Une machine moderne restitue souvent quatre fois plus d'énergie qu'elle n'en consomme. Lisez attentivement la plaque signalétique du compresseur et relevez cette valeur d'absorption avant de foncer au magasin de bricolage.
2. Le type de système : mono-split ou multi-split
L'architecture de votre projet dicte votre besoin énergétique. Un petit mono-split prévu pour une chambre isolée passe très bien sur une ligne en 1,5 mm² ou 2,5 mm². La demande reste modeste.
La donne change complètement avec un système multi-split qui pilote plusieurs blocs intérieurs depuis un seul gros moteur. L'ampérage s'envole. Vous allez souvent devoir passer sur du cuivre de 4 mm² ou 6 mm², le tout protégé par un disjoncteur divisionnaire de 32A. Ce choix de dimensionnement impacte lourdement le budget matériel. Pour éviter les mauvaises surprises financières, je vous recommande de lire notre guide complet pour analyser un devis de climatisation Daikin.
3. La distance de raccordement et la chute de tension
Voici la subtilité qui sépare le bricoleur du dimanche de l'installateur avisé. L'électricité s'épuise sur les longues distances. Imaginez votre groupe de ventilation installé au fond du jardin. S'il dépasse les 25 à 30 mètres d'éloignement par rapport au coffret principal, la résistance du cuivre provoque une violente chute de tension.
Résultat : le rendement s'effondre et les conducteurs chauffent dangereusement. Pour contrer cette loi physique, vous n'avez pas le choix, il faut surdimensionner la ligne. Un raccordement initialement prévu en 2,5 mm² passera logiquement en 4 mm².
Mesurez toujours la longueur réelle du cheminement (avec les angles, les montées et les descentes) et non la simple distance à vol d'oiseau.
Quel type de câble utiliser pour relier l'unité extérieure ?
Sur un vrai chantier, on cherche avant tout la résistance mécanique. Oubliez immédiatement les fils souples de petit électroménager. Le standard absolu des professionnels reste le câble rigide de type U1000 R2V, souvent appelé RO2V.
Vendu en 3G2.5 ou 3G1.5, il regroupe la Phase, le Neutre et la Terre. Votre unité extérieure encaisse la pluie, la grêle et les UV toute l'année. La gaine noire du câble U1000 R2V ne résistera pas indéfiniment à l'air libre. Vous devez impérativement glisser ce câble dans une gaine ICTA ou le masquer sous une goulotte robuste jusqu'au bornier de connexion.
Câblage de l'interconnexion : la liaison entre unités
Ne confondez pas tout. L'alimentation principale apporte le courant du disjoncteur vers le bloc extérieur. L'interconnexion gère la communication interne de votre système.
Ce second cordon part de l'unité extérieure pour rejoindre votre split mural intérieur. Sa mission est double. Il transmet l'énergie et véhicule les précieuses données de commande entre les cartes électroniques. La plupart du temps, on installe un conducteur de type 4G1.5 ou 5G1.5 pour assurer ce relais technique.
Les erreurs de câblage qui endommagent votre compresseur
Le compresseur Inverter porte tout votre investissement. La moindre négligence de raccordement le détruira en quelques secondes. Voici les pratiques que je vous interdis formellement sur votre chantier :
-
Le serrage approximatif du fil de neutre. Cela provoque des surtensions redoutables qui foudroient vos circuits imprimés.
-
Le diamètre de cuivre sous-dimensionné. Le moteur va forcer et diviser la durée de vie de votre machine par deux.
-
Le choix d'un disjoncteur classique au lieu d'une courbe D. Le démarrage du compresseur exige un énorme pic d'énergie. Sans cette courbe d'amortissement, votre tableau disjonctera à chaque allumage.
-
L'oubli de la mise à la terre. C'est mortel pour vos capteurs électroniques et dramatique pour votre propre sécurité.
Ces fautes de câblage finissent toujours en pannes matérielles complexes et très coûteuses. Si votre machine refuse de démarrer après le branchement, isolez immédiatement la source du problème grâce à notre manuel listant chaque code erreur d'une pompe à chaleur Daikin Altherma.
Respecter les sections de cuivre, mesurer ses distances au millimètre près et soigner ses borniers garantit une installation pérenne. L'électricité ne pardonne pas l'à-peu-près. Avant de tirer vos câbles, prenez le temps de vérifier deux fois votre dimensionnement. Vous avez un doute sur la section à choisir pour votre future machine ? Posez-moi la question avec la référence exacte de votre appareil dans les commentaires ci-dessous.
❓Foire Aux Questions (FAQ)
Puis-je brancher ma climatisation sur une prise électrique normale ?
Non, la réglementation l'interdit formellement. La norme impose la création d'une ligne dédiée et protégée, tirée en direct depuis votre tableau électrique.
Quel disjoncteur pour une clim réversible de 3500W ?
Un disjoncteur 16A ou 20A associé à un câble de 2,5 mm² fera parfaitement l'affaire. Pensez à exiger un modèle de courbe D pour encaisser l'appel de courant du compresseur au démarrage.
Quel câble tirer entre l'unité intérieure et extérieure ?
Prévoyez un câble d'interconnexion au format 4G1.5 ou 5G1.5 mm². Ce faisceau spécifique transmet l'alimentation électrique ainsi que les signaux de commande entre vos appareils.
Faut-il un interrupteur différentiel dédié pour la clim ?
Oui. Votre installation exige une protection par interrupteur différentiel 30mA de type A ou AC. Il se positionne obligatoirement en amont de votre disjoncteur divisionnaire dans le tableau.
