Sens de branchement disjoncteur différentiel ABB : le guide expert

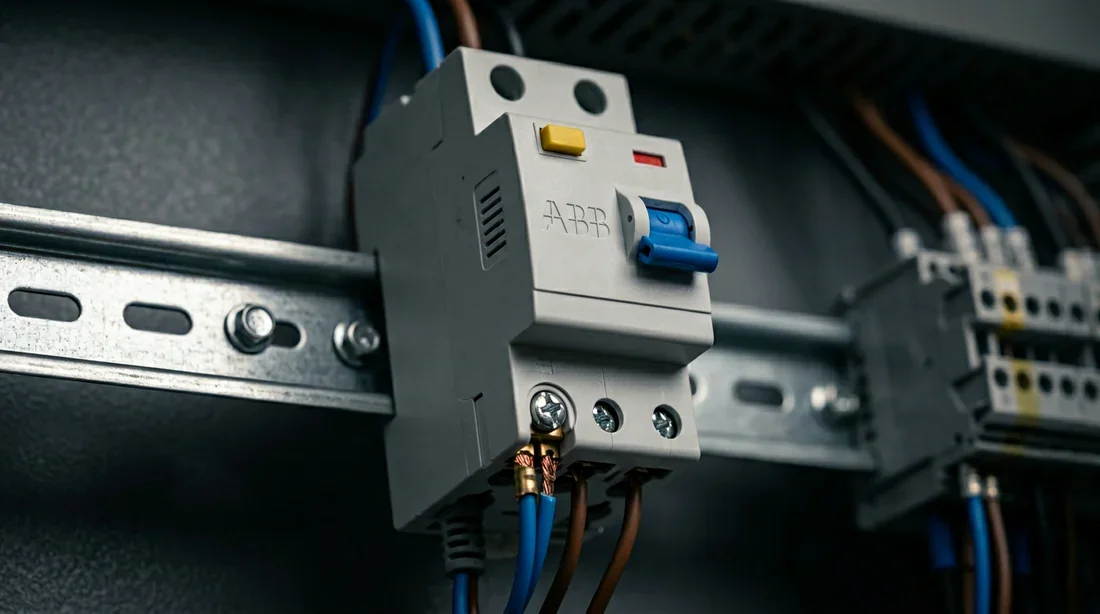

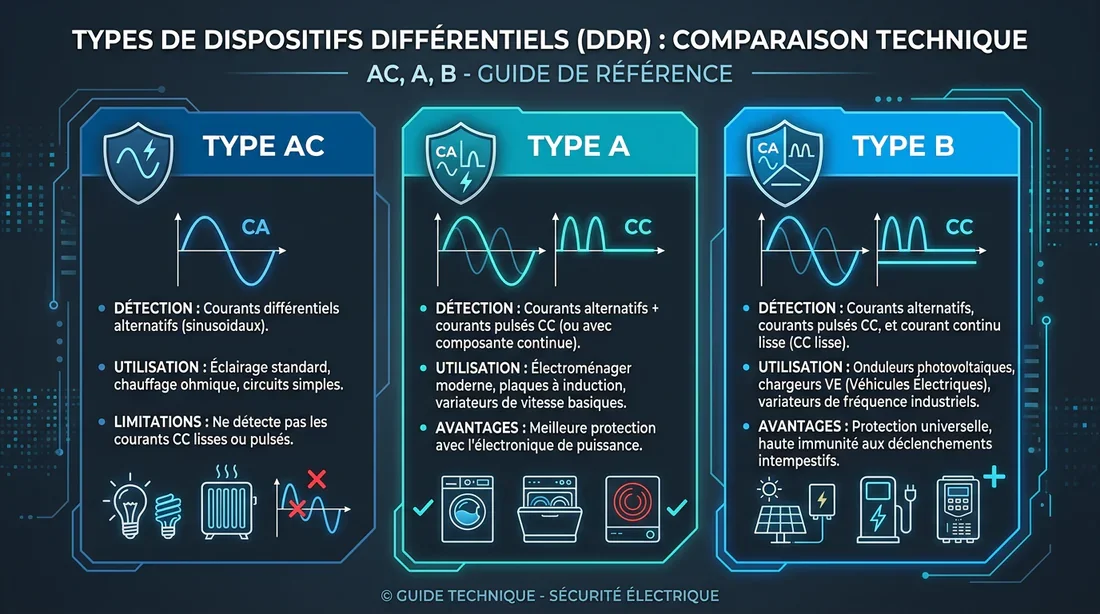

Oubliez tout de suite l'idée que le courant alternatif pardonne les inversions. Sur un disjoncteur phase neutre estampillé ABB, l'emplacement des conducteurs obéit à une logique implacable.

Pourquoi ? Tout se joue à l'intérieur. Le mécanisme de votre interrupteur différentiel (ou disjoncteur différentiel) cache une boucle de test. Cette petite résistance qui simule un défaut relie physiquement la borne de phase à la borne de neutre. Inversez la polarité au raccordement et le bouton « Test » enverra le courant sur le même potentiel électrique. Résultat de l'opération, l'appareil refusera tout simplement de disjoncter lors de votre vérification manuelle. Vous venez de perdre le seul moyen de vérifier si votre protection fait son travail. Respecter la polarité à la lettre vous garantit un déclenchement différentiel immédiat en cas de fuite de courant vers la terre.

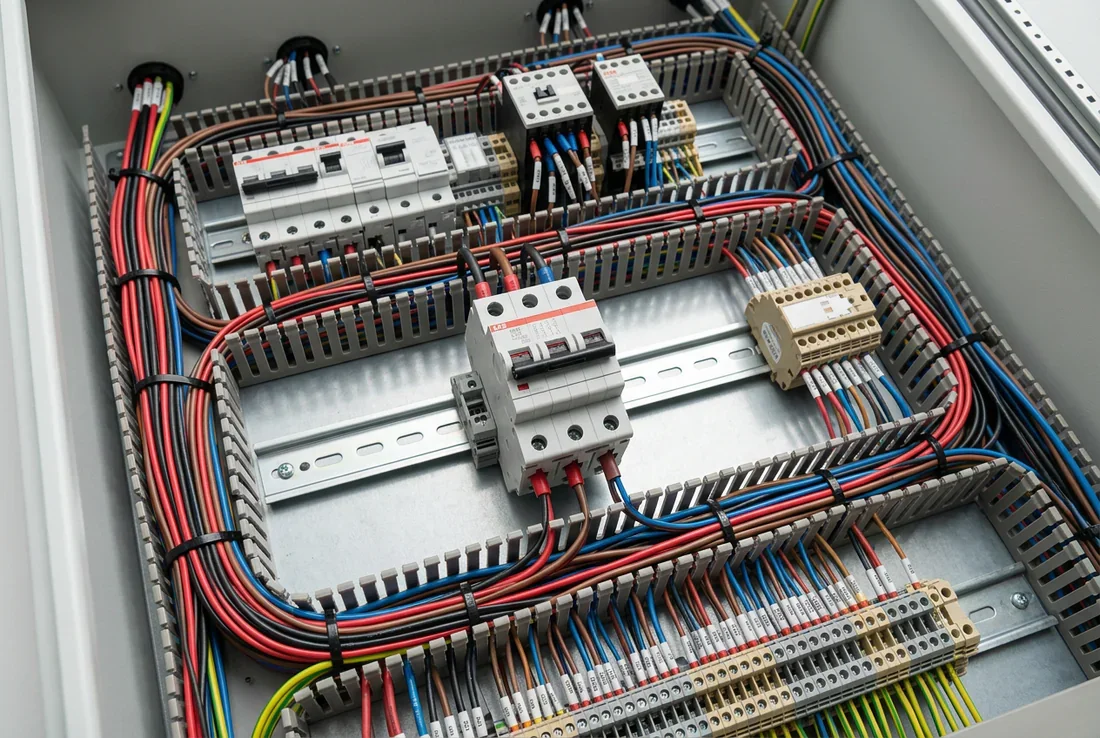

La règle classique chez ABB impose une alimentation réseau par les bornes supérieures et un départ vers vos circuits par les bornes inférieures. C'est le standard de la profession. Un tableau câblé de haut en bas se lit au premier coup d'œil.

Mais la gamme ABB regorge de subtilités. Certains modèles très spécifiques autorisent une alimentation réversible par le bas. Comment le savoir sans se tromper ? Inspectez le flanc de votre module. Le fabricant y grave un schéma unifilaire sur chaque pièce. Si l'appareil accepte une alimentation par le bas, les flèches du schéma affichent une bidirectionnalité évidente. Sans ce marquage explicite, ne prenez aucun risque. Restez sur la règle de base. L'arrivée depuis votre peigne vertical ou votre bornier de répartition se fait systématiquement par le haut.

Je refuse de valider une installation qui ne respecte pas ces trois principes fondamentaux, indispensables pour passer le Consuel selon la norme NF C 15-100.

1. L'identification formelle du neutre ne se discute pas. La borne estampillée « N » reçoit le fil bleu, un point c'est tout. Chez ABB, vous la trouverez presque toujours à gauche sur la gamme résidentielle. Vérifiez quand même le marquage en façade avant d'agir.
2. Le dénudage doit être millimétré. Oubliez le cuivre apparent. La réglette de dénudage moulée sur le côté du disjoncteur vous indique la longueur exacte, le plus souvent entre 10 et 12 mm. Un fil mal dénudé sur une borne automatique ou une borne à vis provoque irrémédiablement des arcs électriques.
3. Le serrage mécanique reste le point faible de beaucoup de bricoleurs. Un fil mal serré déclenche des incendies. Appliquez le serrage au couple préconisé par ABB. Cette valeur s'affiche souvent en façade, généralement autour de 2 à 2,8 Nm.

Mémorisez ce tableau de repérage standard adopté par les appareillages ABB monophasés et triphasés pour éviter toute erreur de manipulation.

Le travail ne s'arrête pas au serrage de la dernière vis. La remise sous tension exige une vérification paranoïaque. Vous devez vous assurer que le matériel réagira immédiatement face à un défaut d'isolement.

Avant de relever le disjoncteur général, faites un examen visuel complet. Traquez le moindre brin de cuivre nu qui dépasserait des bornes. Tirez ensuite doucement sur chaque fil pour valider la solidité de l'accroche. Testez enfin l'enclenchement mécanique. La manette doit monter avec une résistance franche et fluide.

Une fois le courant rétabli, pressez la touche « T » en façade. Le dispositif a l'obligation de couper l'alimentation dans la seconde avec un claquement sec. Si la manette refuse de bouger, coupez tout. Ce silence signifie une polarité inversée, un neutre mal raccordé ou un composant défectueux en sortie d'usine.

Je constate souvent sur le terrain, surtout en rénovation, que le raccordement de ces modules pose problème. Intégrer des produits ABB demande de comprendre comment fonctionnent leurs accessoires.

L'utilisation d'un peigne d'alimentation horizontal revient sur le tapis presque tous les jours. Les dispositifs ABB exigent des peignes spécifiques à la marque, à dents ou à fourches. L'entraxe du peigne doit coller au millimètre à l'espacement des bornes hautes du disjoncteur différentiel. Forcer l'insertion d'un peigne générique ou d'une autre marque bousille le filetage, annule la garantie et met l'installation hors norme.
