Réglage régulateur moteur Briggs & Stratton 12.5 HP : le guide de l'atelier
Table des matières
Votre tondeuse autoportée refuse de maintenir un régime constant et pousse des hurlements métalliques dès que vous engagez les lames. J'ai souvent croisé ce bruit dans l'atelier. Le moteur s'emballe, chute brusquement, et la tonte devient un calvaire. Cette instabilité rend le travail impossible et menace directement la durée de vie de votre mécanique.
"Pour effectuer le réglage régulateur moteur Briggs & Stratton 12.5 HP, desserrez la vis de serrage du levier de régulateur sur l'axe. Poussez le levier au maximum en position « ouverture totale du papillon », maintenez l’axe en butée interne dans le sens horaire, puis resserrez fermement la vis. Vérifiez ensuite la tension du ressort.
Diagnostic : est-ce vraiment un problème de régulateur ?
Avant de sortir les clés de la servante d'atelier, tordons le cou à un mythe tenace. Dans 80 % des cas, un régime moteur instable (le fameux effet « yoyo ») n'a absolument rien à voir avec un régulateur déréglé.
Écoutez attentivement votre machine. Un pompage moteur cyclique et régulier trahit presque toujours un mélange air/essence trop pauvre. Le vrai coupable reste souvent une prise d'air au niveau du carburateur ou un gicleur encrassé. Le régulateur subit la situation et tente vainement de compenser les baisses de régime.
Un véritable défaut de l'axe de régulateur se manifeste tout autrement. Dès le coup de clé, le bloc monte violemment dans les tours et refuse de redescendre. À l'inverse, la mécanique s'étouffe totalement sous la charge. Si le bras extérieur s'affole sans aucune cohérence, nous avons bien affaire à une panne de régulation.
Moteur éteint, pincez délicatement la biellette reliée au carburateur. Si vous sentez une résistance molle et fluide, le mécanisme interne est probablement intact. S'il n'y a aucune résistance, le réglage de base a sauté.
Réglage du régulateur
L'outillage nécessaire pour l'intervention
Oubliez la caisse à outils de Formule 1. Pour réparer un moteur Intek ou série I/C, nous allons à l'essentiel. Prenez une clé à pipe de 10 mm ou 3/8 de pouce selon l'année de fabrication de votre tondeuse. Ajoutez à cela un tournevis plat doté d'une tige robuste à l'empreinte impeccable. Enfin, prévoyez une pince à bec fin pour manipuler la tringlerie et les ressorts sans rien tordre.
Maintenance du régulateur moteur
La procédure de réglage statique étape par étape
La réinitialisation mécanique de ce système exige de la rigueur. L'objectif consiste à synchroniser parfaitement l'axe interne avec la commande externe des gaz.
Préparation et accès au levier
Laissez complètement refroidir le bloc. L'échappement d'un Briggs & Stratton 12.5 CV reste brûlant bien après l'arrêt de la machine. Retirez ensuite le capot de protection supérieur avec délicatesse. Les fixations en plastique de la volute durcissent avec les cycles de chauffe et cassent facilement. Repérez alors le bras métallique plat sortant du carter, directement relié au carburateur par une fine tige.

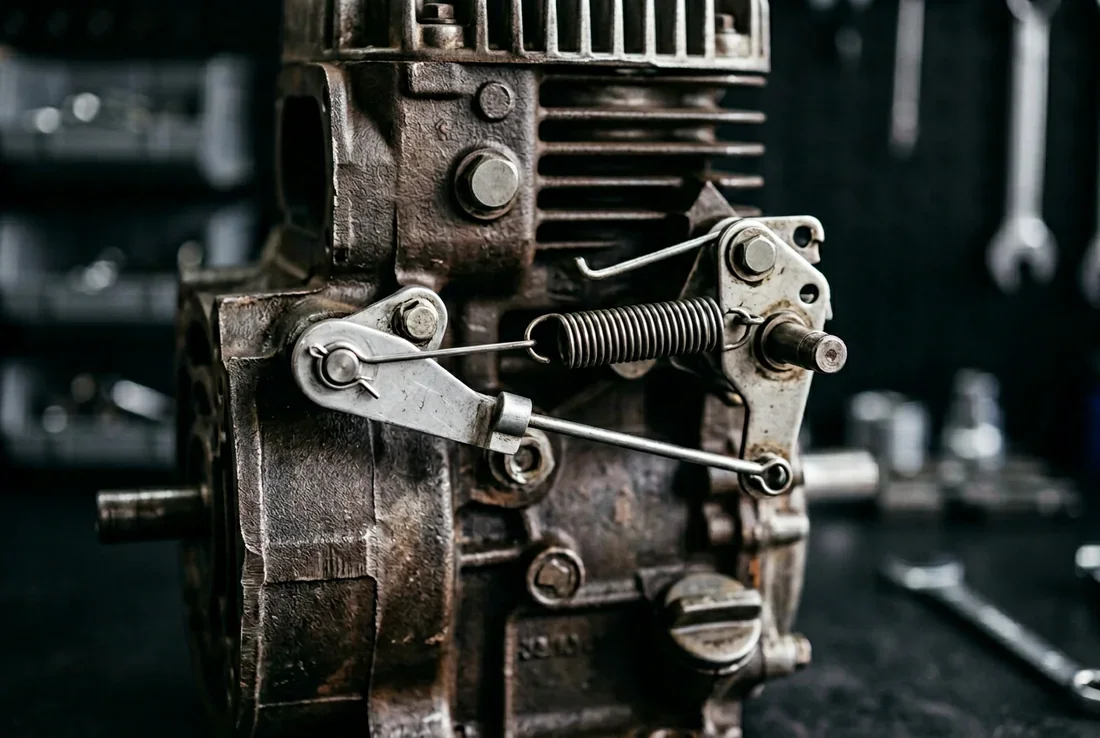

L'alignement de l'axe et du levier
Je le répète car j'ai vu trop d'accidents en atelier, l'intégralité de cette manipulation s'effectue moteur à l'arrêt. Tenter un calibrage manuel sur un bloc tournant expose vos mains au volant magnétique et détruit instantanément les masselottes internes.
Prenez votre clé à pipe et desserrez l'écrou situé à la base du bras de régulateur. Libérez-le juste assez pour que le levier tourne sans effort sur son axe. Poussez ensuite la biellette de régulateur vers la position plein gaz. Le papillon des gaz du carburateur s'ouvre alors en grand. Maintenez cette position d'une main. Avec l'autre, placez votre tournevis plat dans la fente au bout de l'axe. Tournez fermement dans le sens des aiguilles d'une montre jusqu'à rencontrer une butée mécanique franche.
Le serrage final et la vérification de la course
Gardez l'axe en butée avec le tournevis et le levier en position plein gaz, puis resserrez l'écrou de blocage. Ce serrage demande du doigté. Bloquez fermement pour écraser le bras sur l'axe, mais sans arracher le filetage. Faites ensuite naviguer le mécanisme à la main de bout en bout. La sensation sous les doigts ne doit présenter aucun point dur. Un léger cliquetis métallique vous confirme le contact direct avec la butée interne.
Le réglage de précision du ressort de rappel
Je vois cette erreur tous les jours sur les établis. On réussit la calibration statique, puis on néglige totalement le ressort de rappel. Ce petit bout de ferraille joue pourtant le rôle de cerveau du système en contrebalançant la force centrifuge du bloc.
Un ressort distendu ou tordu annule tous vos efforts de réglage. Le bras manque de force pour ramener le papillon. Observez la platine de commande, elle possède plusieurs trous d'ancrage conçus pour ajuster cette tension avec une précision redoutable. Si votre régime maximal s'effondre et manque de puissance, déplacez simplement le ressort vers un trou qui étire davantage la spire. Si la machine hurle en surrégime constant, choisissez un ancrage qui relâche immédiatement cette tension.
Les causes secondaires à vérifier
Si le comportement de votre machine reste erratique après l'intervention, le défaut se cache sûrement dans les périphériques. Un pompage constant pointe directement vers une étanchéité joint défectueuse au niveau du carburateur. Resserrez la pipe d'admission et remplacez les joints craquelés.
Si le moteur réagit très lentement quand vous enclenchez les lames de coupe, traquez le jeu excessif dans la biellette de régulateur. Une tringlerie usée au niveau des coudes demande un remplacement immédiat. Enfin, un moteur qui s'emballe follement au coup de démarreur trahit la pire des situations, à savoir la casse du pignon ou des masselottes internes.
Mon avis de mécano : quand faut-il ouvrir le carter moteur ?
Regardons la vérité en face. Si vous appliquez ma méthode de réglage statique et que l'axe fileté tourne dans le vide à 360 degrés, le verdict tombe.
À l'intérieur du carter, baignant dans l'huile chaude, le mécanisme se compose d'un minuscule pignon en plastique et de masselottes métalliques. L'usure ou un surrégime brutal font exploser ces petites pièces. Sans elles, le bras externe flotte dans le vide.
Le remplacement de ce pignon exige une vidange complète, la dépose du moteur hors du châssis, l'extraction de la poulie de vilebrequin et l'ouverture totale du carter inférieur. Nous parlons ici d'une opération de mécanique lourde et salissante. Elle demande de la méthode et l'achat d'un kit de joints neufs pour assurer l'étanchéité au remontage.
❓Foire Aux Questions (FAQ)
Pourquoi mon moteur Briggs & Stratton fait-il le yoyo ?
Je le constate sans arrêt, ce phénomène cache presque toujours une prise d'air vicieuse au niveau du carburateur ou un gicleur de ralenti totalement obstrué. Accuser le système de régulation d'entrée de jeu relève de l'erreur de diagnostic classique.
Peut-on régler le régulateur moteur tournant ?
Absolument pas. Cette idée dangereuse expose vos doigts aux pires blessures avec le volant moteur et les courroies en mouvement. De plus, les vibrations faussent complètement la perception du calibrage manuel.
Comment savoir si le ressort du régulateur rend l'âme ?
Si la mécanique s'emballe au démarrage sans aucune bride, inspectez les spires. Un ressort visiblement distendu ou incapable de retrouver sa longueur d'origine au repos exige un remplacement direct.
