Coffrage d'une voûte en béton : le guide technique
Table des matières
Je le remarque souvent sur les chantiers : monter une voûte maçonnée donne des sueurs froides aux autoconstructeurs. L'idée de voir des tonnes de béton frais s'effondrer au décoffrage suffit à paralyser les projets les plus ambitieux. Pourtant, vous pouvez dormir sur vos deux oreilles pendant la phase de prise. Votre réussite tient à deux facteurs non négociables. Une précision mathématique pour la structure en bois. Une rigueur absolue pour l'étaiement.
"Le coffrage d'une voûte en béton nécessite la création d'un « cintre » en bois. Il faut d'abord tracer et découper les fermes (gabarits) selon le rayon souhaité, les relier par des voliges, puis étayer solidement l'ensemble. Le béton est ensuite coulé symétriquement depuis les naissances jusqu'à la clé de voûte.
Lexique technique : comprendre l'anatomie d'une voûte
Pour collaborer avec d'autres artisans ou lire des plans de maçonnerie avancés, la maîtrise du vocabulaire exact s'impose. Parlons d'abord de l'intrados, qui désigne la surface courbe intérieure et visible de la voûte une fois terminée. À l'inverse, l'extrados représente la surface courbe extérieure et supérieure, souvent masquée ou recouverte par la suite.
L'ouvrage repose sur les naissances. Ces deux points d'appui latéraux marquent le départ de l'incurvation au-dessus des murs porteurs. Au sommet de l'arc, la clé de voûte verrouille définitivement les forces de compression. Enfin, nous appelons cintre la structure provisoire en bois, le fameux coffrage, qui supporte le béton frais jusqu'à son séchage complet.

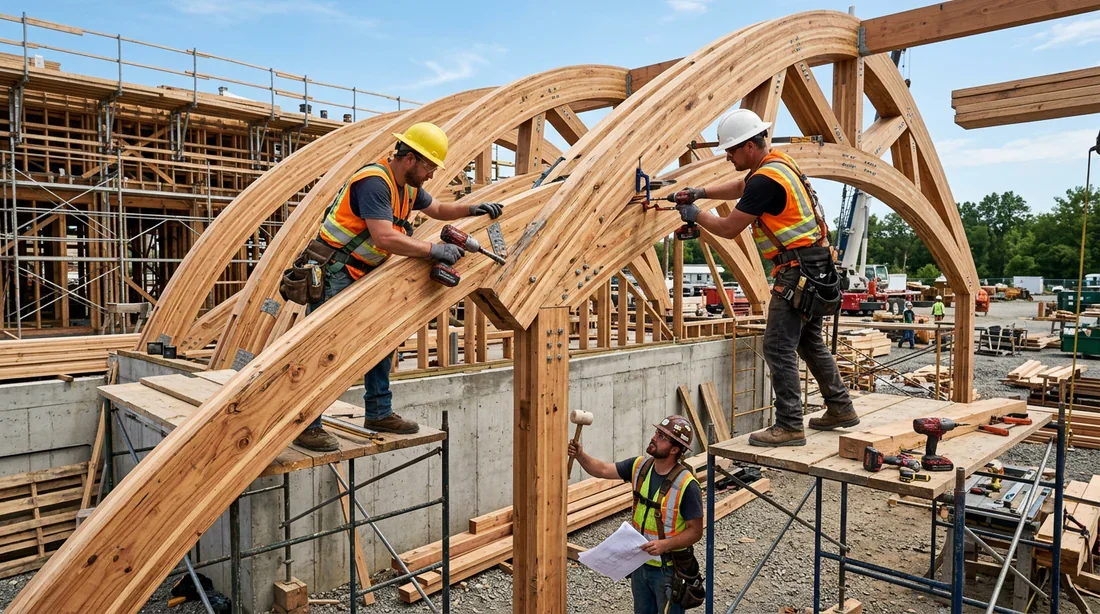

Fabrication des cintres en bois
Matériaux et outillage requis
Un ouvrage porteur n'autorise aucune économie sur la qualité de la structure provisoire. Voici l'inventaire exact pour garantir la stabilité de votre chantier.
Pour fabriquer le cintre en bois, nous préconisons des panneaux de contreplaqué marine ou d'OSB3 hydrofuge d'une épaisseur de 15 à 18 mm minimum pour découper les fermes. L'espacement sera assuré par des chevrons en sapin ou en épicéa de 60x80 mm faisant office d'entretoises. La surface courbe demandera des voliges souples, de 12 à 15 mm maximum, pour épouser la forme sans casser. Fixez le tout avec des vis à bois Torx de 50 mm et 80 mm.
Concernant le maintien de la structure, équipez-vous d'étais métalliques de maçonnerie prévus pour des charges lourdes et dotés de filetages préalablement graissés. La mise à niveau fine exigera des cales de réglage en bois dur ou des cales crantées en plastique. Prévoyez aussi des bastaings de répartition au sol si la dalle n'est pas encore coulée.

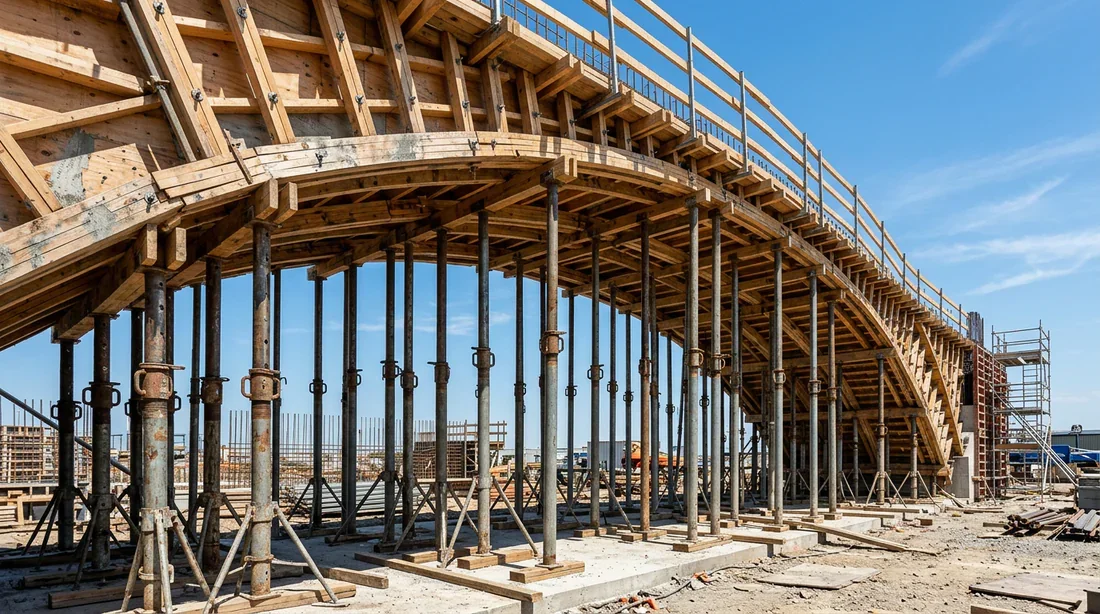

Mise en place de l'étaiement de voûte
Les 4 étapes pour fabriquer un coffrage de voûte
La fabrication de ce squelette en bois exige une minutie quasi chirurgicale. Je le répète souvent aux apprentis : la précision de votre tracé géométrique définit directement la solidité structurelle finale du béton. Aujourd'hui, les normes de sécurité sur les chantiers imposent un étaiement irréprochable. L'objectif ? Anticiper le moindre micro-mouvement du sol.

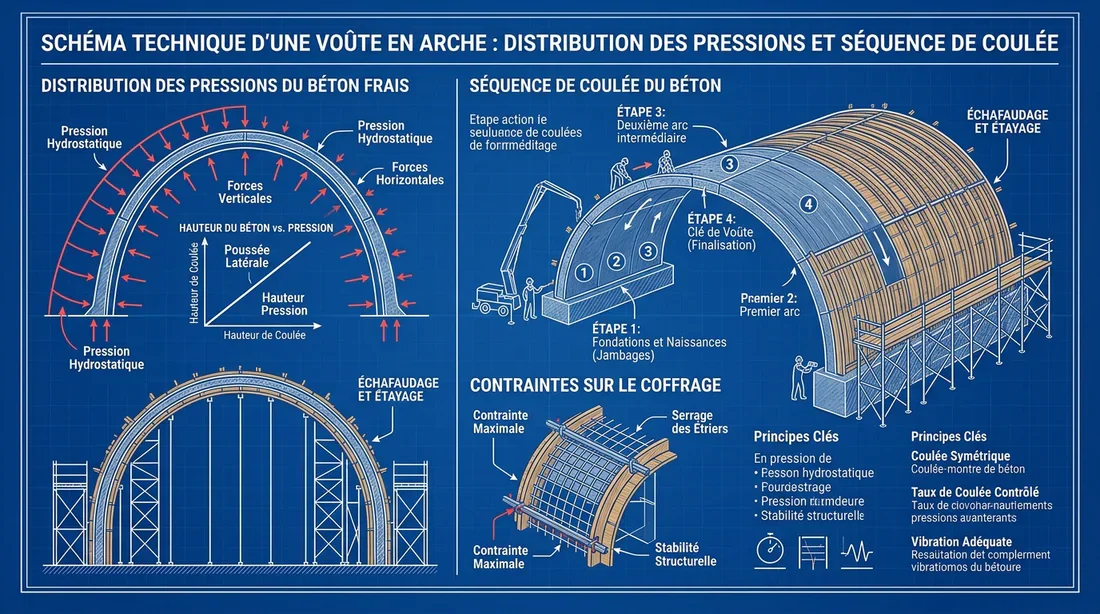

Infographie du coulage de béton sur voûte
1. Le calcul et le tracé des fermes
Première étape, dessinez la courbe parfaite de l'intrados. Étalez vos panneaux de contreplaqué à plat sur le sol. La méthode du compas de fortune fait toujours des merveilles. Fixez une vis au point central virtuel de votre arc, attachez-y une ficelle inextensible et un crayon à l'autre extrémité.
Attention, une règle mathématique s'applique sans exception. Vous devez déduire l'épaisseur de vos voliges du rayon final souhaité pour la voûte. Un exemple concret : si votre voûte exige un rayon de 120 cm et que vos planches font 1,5 cm d'épaisseur, le rayon de découpe de vos fermes mesurera très exactement 118,5 cm.
2. La découpe et l'assemblage du squelette
Prenez une scie sauteuse équipée d'une lame pour coupes courbes. Suivez votre trait de crayon avec une grande régularité. Les à-coups créent systématiquement des défauts visibles sur la surface finale du béton. Répétez l'opération pour obtenir plusieurs fermes rigoureusement identiques.
Pour l'assemblage, positionnez ces fermes en parallèle. Espacez-les de 40 à 50 cm maximum. Au-delà, je vous préviens, vous risquez un fléchissement dramatique sous le poids du béton frais. Reliez solidement l'ensemble à l'aide de vos chevrons découpés à la bonne largeur. Vissez ces entretoises directement à travers le contreplaqué.

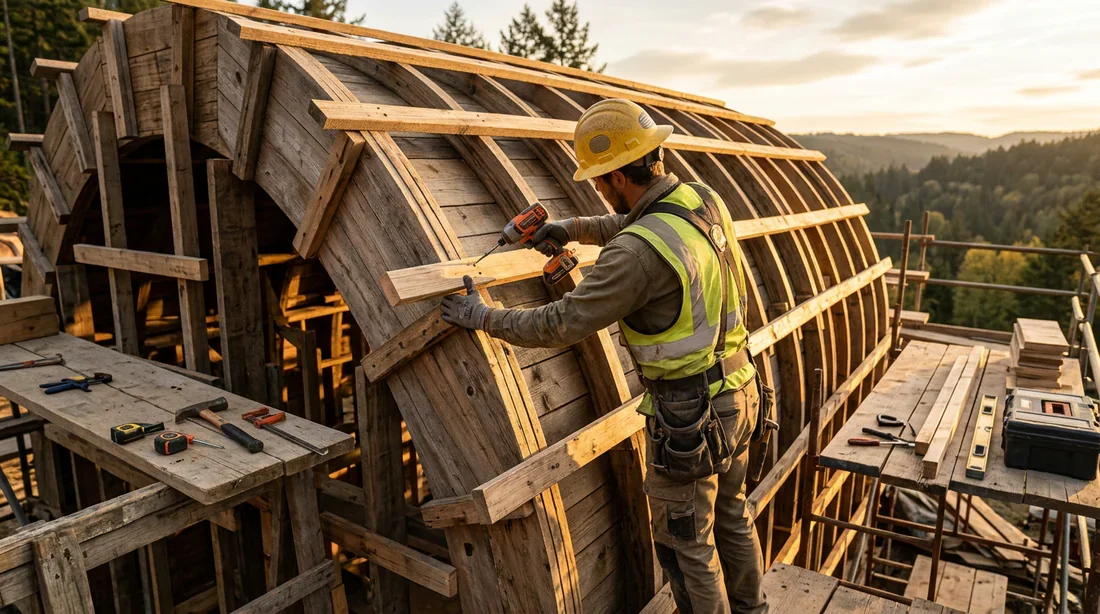

3. Le voligeage de l'intrados
Le squelette tient debout, habillons-le. Prenez vos fines voliges et fixez-les perpendiculairement sur la tranche courbée des fermes. Clouez ou vissez chaque planche à chaque intersection avec une ferme. Cette manœuvre garantit la rigidité absolue de la surface de contact.
Serrez les planches au maximum les unes contre les autres. La moindre fente laissera s'échapper la laitance du ciment lors du coulage. N'hésitez pas à poncer légèrement les arêtes pour obtenir un emboîtement parfait.
Si le rayon de votre voûte est très serré, mouillez abondamment vos voliges la veille et laissez-les sous tension avec des sangles. Le bois saturé d'eau se courbera facilement lors du vissage sans jamais craquer.
4. La mise en place et l'étaiement
Cette phase engage votre sécurité directe. Soulevez le cintre assemblé avec des bras supplémentaires et positionnez-le au millimètre près sur les murs porteurs. Si les fondations ou l'arase de vos murs nécessitent un ajustement préalable pour garantir un niveau parfait, prenez le temps de consulter notre guide sur le dosage du béton maigre. Cela permet de créer une assise de propreté irréprochable avant de monter les murs de soutènement de la voûte.
Le poids du béton exercera une force colossale vers le bas. Placez des étais de maçon réglables tous les 60 cm sous les chevrons de votre cintre. Verrouillez les goupilles et forcez légèrement le serrage fileté. Vous mettez ainsi le bois en compression avant même d'y verser un seul litre de matière.
Ferraillage et coulage du béton sur une voûte
La résistance à la traction de l'ouvrage dépend entièrement de son armature. Découpez le treillis soudé à la meuleuse pour lui faire épouser la forme de l'extrados. Positionnez ce ferraillage en le surélevant systématiquement de 3 à 4 cm avec des cales à béton ou des morceaux de parpaing. Gardez en tête que l'acier ne doit jamais toucher le bois. Il risquerait de rouiller et d'affaiblir la structure.
Le coulage répond à une règle que je qualifie de sacrée : la symétrie. Versez le béton simultanément sur les deux naissances, puis montez progressivement de chaque côté à la vitesse exacte. Cette méthode annule la poussée latérale. Elle empêche la structure en bois de se déformer ou de basculer d'un côté. Terminez l'opération en verrouillant la clé de voûte.
Tableau des temps de décoffrage : sécurité avant tout
Le décoffrage prématuré cause la grande majorité des effondrements. Le temps de cure varie considérablement selon la température ambiante et la composition du liant. Fiez-vous à ces données issues des protocoles professionnels pour les voûtes porteuses.
| Température extérieure | Type de ciment | Délai minimum avant décoffrage |
|---|---|---|
| Entre 20°C et 25°C | Portland classique (CEM I / CEM II) | 21 à 28 jours |
| Entre 10°C et 15°C | Portland classique (CEM I / CEM II) | 28 à 35 jours |
| Moins de 10°C | Ciment à prise rapide spécifié | Consulter l'ingénieur béton |
Le jour J, résistez à la tentation de tout retirer d'un coup. Il faut décintrer l'ouvrage en douceur. Dévissez les étais de quelques millimètres seulement. Laissez la voûte se tasser et prendre sa place sous son propre poids. Patientez quelques heures. Si aucune fissure n'apparaît sur les naissances, vous avez le feu vert pour démonter la structure en bois.
Une démonstration visuelle dissipe souvent les derniers doutes. Observez l'installation des étais et le sens du coulage dans cette vidéo technique :
Le dimensionnement précis des gabarits et le respect strict du coulage symétrique garantissent un ouvrage capable de traverser les décennies.
❓Foire Aux Questions (FAQ)
Quel bois utiliser pour fabriquer un cintre de voûte ?
Privilégiez l'OSB3 ou le contreplaqué marine d'une épaisseur de 15 à 18 mm pour la découpe des fermes. Pour les éléments transversaux, comme les voliges et les chevrons, le sapin ou l'épicéa offrent un excellent compromis entre souplesse et résistance à la compression.
Faut-il vibrer le béton sur une voûte ?
Oui, l'aiguille vibrante garantit l'enrobage parfait du treillis soudé. Procédez toutefois avec une grande modération. Si vous liquéfiez trop la matière, tout le béton glissera irrémédiablement vers le bas du coffrage. Je recommande vivement un béton formulé avec un affaissement S2, soit légèrement ferme.
Qu'est-ce que la poussée au vide sur un coffrage ?
Il s'agit du phénomène physique par lequel le poids massif du béton frais pousse la structure vers le bas sous l'effet de la gravité, mais aussi vers l'extérieur au niveau des appuis. Une poussée mal contenue fait écarter les murs. Cela rappelle cruellement l'importance vitale des étais et de murs de soutènement parfaitement dimensionnés.
Avez-vous bien calculé la charge totale en tonnes de votre future voûte avant de valider l'espacement de vos fermes et de vos étais ?
