Ferrailler un mur en parpaing : normes, diamètres et étapes (guide complet)

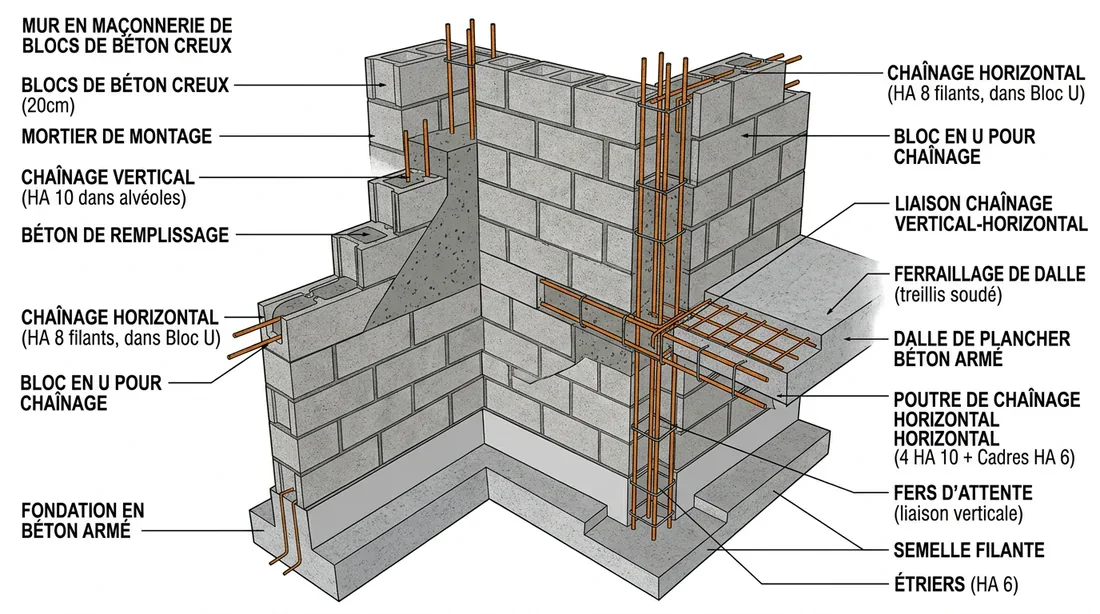

Voyez cela comme la ceinture de sécurité de votre mur. Ce ferraillage empêche l'ouvrage de s'ouvrir ou de s'écarter sous son propre poids. Vous devez le positionner systématiquement au niveau de la dalle ou du plancher, puis en partie haute du mur. La règle d'or impose un chaînage horizontal à chaque étage ou tous les 1,50 mètre de hauteur maximum. Pour l'intégrer discrètement, nous utilisons des blocs en U pour y noyer l'acier.

Si le chaînage horizontal représente la ceinture, le chaînage vertical agit comme un pilier. Il ancre fermement le mur au sol. Vous devez impérativement le placer à chaque angle du bâtiment, aux intersections de murs et de chaque côté des ouvertures. Sur un long mur plein, un renfort vertical devient obligatoire tous les 3 à 4 mètres. Cela nécessite un parpaing d'angle, dont l'alvéole s'ouvre totalement de haut en bas pour laisser passer la ferraille.

Je trouve ça franchement inquiétant de voir autant de constructeurs amateurs faire l'impasse sur ce chaînage. Il sauve pourtant la vie de certaines géométries complexes. Il épouse les lignes obliques d'un bâtiment, notamment les pignons de toiture ou les murs de soutènement construits en pente. Sa fonction ? Relier les chaînages verticaux et horizontaux pour verrouiller les maçonneries triangulaires.

Le ferraillage d'un mur ne débute jamais au premier rang de parpaings. Tout se joue directement dans la semelle filante. Avant la prise de votre fondation, plantez-y des fers verticaux que nous appelons des « attentes ». Ces tiges doivent dépasser du sol sur une longueur équivalente à 40 ou 50 fois le diamètre du fer. Comptez donc 40 à 50 cm pour du fer de 10 mm. Tout part de là. Je vous recommande d'ailleurs de vérifier la portance de votre base en évaluant vos besoins précis via notre outil pour calculer l'épaisseur d'une dalle en béton de fondation.

La fondation bien sèche, attaquez la maçonnerie. Enfilez délicatement vos premiers parpaings d'angle par-dessus les attentes métalliques qui sortent du sol. Montez vos rangs successifs avec un mortier de montage classique. Le remplissage du mur entre les piliers s'effectue simplement avec un parpaing creux standard.

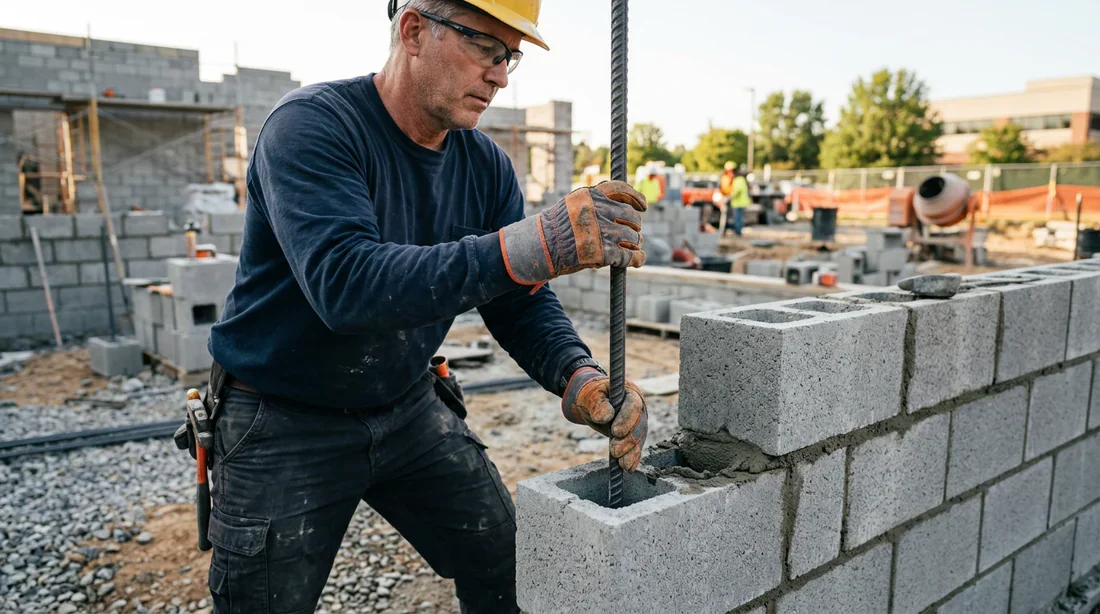

Quand vous atteignez la hauteur de poitrine ou la hauteur finale de votre clôture, glissez vos barres de fer tor de 6 mètres dans les alvéoles vides des parpaings d'angle. Ces grandes barres viendront longer les petites attentes laissées à l'étape 1. Saisissez votre tenaille et votre fil recuit pour ligaturer fermement la barre verticale à l'attente. Veillez absolument à respecter ce fameux recouvrement minimum de 40 cm.

Au sommet de votre ouvrage, ou tous les 1,50 m si vous montez un mur particulièrement haut, remplacez les parpaings classiques par des blocs en U. Placez ensuite votre ferraillage horizontal à l'intérieur de la rigole. Selon l'épaisseur du mur et les charges à soutenir, vous aurez besoin d'une armature triangulaire ou d'une armature plate.

Nous voici à la phase la plus technique. À chaque angle du mur, les fers horizontaux rencontrent les fers verticaux. Croiser bêtement les barres n'apporte aucune valeur structurelle. Vous devez absolument utiliser des équerres de liaison et les ligaturer à chaque intersection. Une fois l'acier parfaitement connecté, coulez un béton de remplissage fluide dans les alvéoles verticales et dans la goulotte horizontale. Piquez le mélange avec une tige pour le vibrer et chasser les bulles d'air. Le béton doit enrober la ferraille sans laisser le moindre vide.

Poser des barres d'acier droites bout à bout dans un angle annule purement et simplement l'effet « ceinture ». L'angle d'une construction encaisse les forces de traction les plus intenses. L'absence d'équerres pour lier fermement les murs perpendiculaires provoque presque toujours ces horribles fissures verticales béantes aux croisements de murs.

Je répète sans cesse cette règle d'or de la maçonnerie. On maçonne avec du mortier, mais on scelle et on ferraille avec du béton. Le mortier contient uniquement du sable et du ciment. Il n'offre absolument pas la résistance mécanique requise pour bloquer l'acier. Si vous remplissez vos chaînages avec les restes de votre bétonnière de mortier, votre armature perdra toute son efficacité. Seul un béton chargé de graviers peut véritablement verrouiller les fers.

Les barres d'acier mesurent généralement 6 mètres. Vous allez forcément devoir les raccorder. L'erreur classique consiste à couper la barre exactement à la longueur du mur, pour ensuite poser la barre suivante collée contre la première. La transmission des efforts s'arrête alors net. Appliquez toujours la règle du recouvrement. Les barres doivent se chevaucher sur 50 fois leur diamètre et être ligaturées ensemble avec du fil recuit.
