Vous vous apprêtez à retenir plusieurs dizaines de tonnes de terre. La marge d'erreur n'existe pas. Une fondation mal dimensionnée, un ferraillage inadapté ou un drainage oublié, et votre ouvrage cédera sous la pression aux premières pluies intenses. Construire ce type d'ouvrage exige une rigueur implacable et le respect absolu des normes structurelles.
"La fondation d'un mur de soutènement doit mesurer entre 50 et 80 cm de profondeur pour respecter la mise hors gel. Sa largeur correspond généralement à 0,5 à 0,7 fois la hauteur du mur. Elle nécessite un béton dosé à 350 kg/m³ armé d'une semelle asymétrique pour contrer la poussée des terres.
Pourquoi la fondation d'un mur de soutènement est-elle unique ?
Un mur de clôture classique encaisse une charge verticale : son propre poids. Un mur de soutènement subit au contraire une contrainte horizontale massive. Nous appelons cela la poussée des terres.
Sous l'effet de cette force constante, le mur veut naturally basculer vers l'avant ou glisser sur sa base. Pour neutraliser ce moment de renversement, l'ingénierie structurelle impose une fondation spécifique en « L » ou en « T » renversé. Une semelle centrée vous mènera au désastre. Cette géométrie asymétrique utilise le poids de la terre retenue pour stabiliser la base de l'ouvrage. C'est le principe de l'ancrage par contrepoids. Négliger cette mécanique condamne votre construction à l'effondrement.

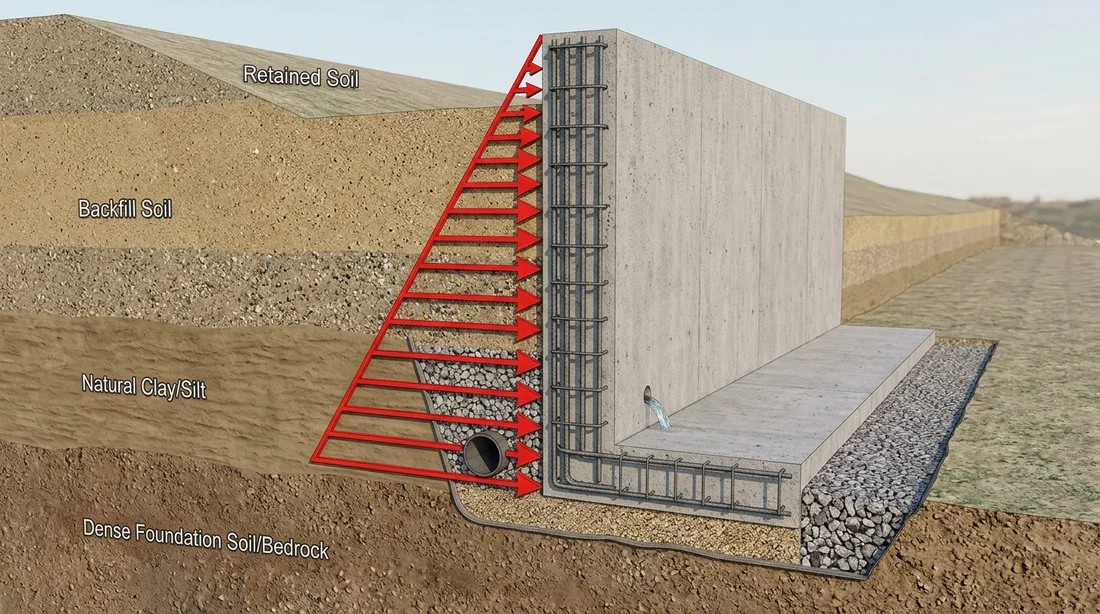

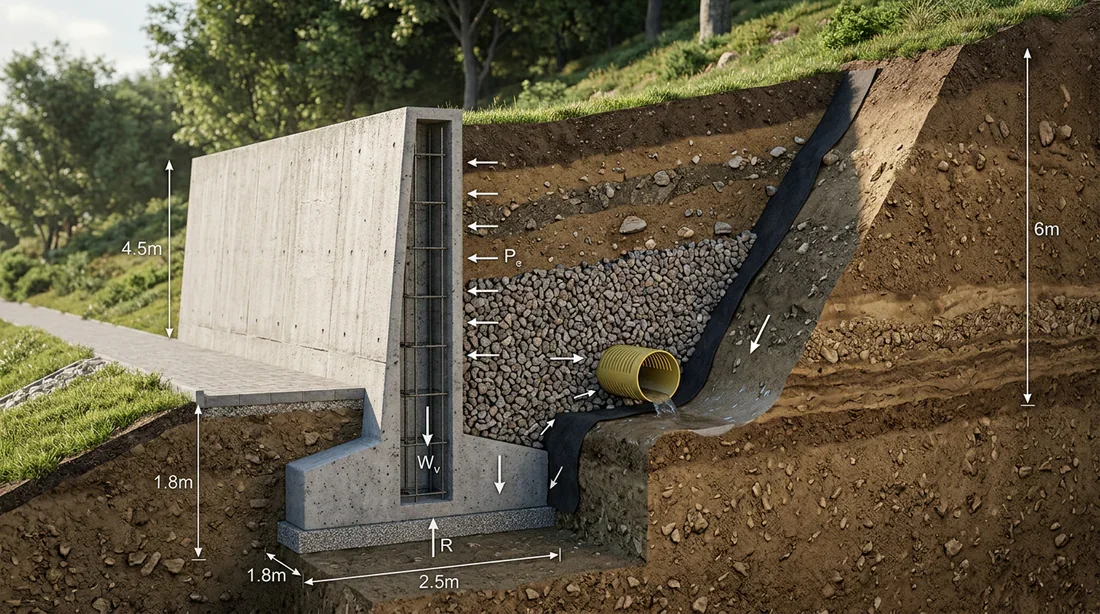

Analyse des forces de poussée sur un mur de soutènement
Les 3 règles de dimensionnement de la fondation
En 2026, la réglementation encadrant ces ouvrages ne laisse pas de place à l'improvisation. Vos calculs doivent impérativement respecter le DTU 13.1 relatif aux fondations superficielles.
Voici le tableau de dimensionnement croisé pour établir les cotes de votre tranchée avant de commencer les travaux :
| Hauteur du mur de soutènement | Largeur totale de la fondation | Profondeur minimale hors gel |
|---|---|---|
| 1,00 m | 50 à 70 cm | 50 cm |
| 1,50 m | 75 à 105 cm | 50 à 80 cm |
| 2,00 m | 100 à 140 cm | 50 à 80 cm |
| 2,50 m | 125 à 175 cm | 80 à 100 cm |
Règle 1 : la profondeur et la mise hors gel
La base de votre semelle doit impérativement descendre sous la limite de gel de votre région. L'eau contenue dans le sol gèle, gonfle et soulève le béton sans aucun effort. Au dégel, le terrain s'affaisse. La structure se fracture. Prévoyez un minimum de 50 cm en plaine et creusez jusqu'à 80 voire 100 cm en zone montagneuse.
Règle 2 : la largeur asymétrique (règle des 0,5 à 0,7)
L'emprise au sol fait toute la différence. La largeur totale de votre fondation représente entre 50 % et 70 % de la hauteur totale du mur. Cette largeur obéit à une répartition précise.
L'armature comporte deux zones distinctes. Le talon reste la partie la plus longue, orientée côté colline sous la terre retenue. Le patin forme la partie la plus courte, orientée côté vide vers la pente descendante. Ce déséquilibre volontaire empêche littéralement le mur de basculer en avant.
Règle 3 : l'épaisseur de la semelle en béton
Garantissez un enrobage parfait des armatures grâce à l'épaisseur de la semelle. Comptez au bas mot 20 à 30 cm de béton pur pour un mur modeste. L'humidité du sol corrodera vos aciers dans le cas contraire.
La résistance mécanique exigée ici répond aux mêmes logiques de portance que les plateformes industrielles. Comprenez comment se calcule l'épaisseur d'une dalle en béton pour appliquer ces mêmes exigences de dosage et de capacité de charge à votre semelle.
Coulage et ferraillage : les 4 étapes de mise en œuvre
La théorie est validée, place à la pratique. Nous suivons une méthode stricte sur nos chantiers pour préparer et couler la base d'un mur.
Étape 1 : le terrassement et le béton de propreté
Creusez la tranchée selon les cotes définies précédemment. Ouvrez la fouille et coulez immédiatement un béton de propreté sur 4 à 5 cm d'épaisseur au fond. Ce béton maigre dosé à 150 kg/m³ isole les futures armatures de la terre. Il bloque toute remontée capillaire capable de contaminer l'acier. Prévoyez une pelle, un niveau laser pour contrôler la planéité du fond et un râteau de terrassier pour l'étalage.
Étape 2 : le placement de la semelle asymétrique
C'est l'erreur la plus commune des chantiers amateurs. Utiliser une armature symétrique standard de type S35 pour un mur de retenue constitue une faute grave.
Achetez une semelle filante asymétrique spécialement conçue pour cet effort. Placez-la sur des cales d'enrobage en plastique de 4 à 5 cm d'épaisseur. N'utilisez jamais des morceaux de parpaing ou de bois. L'acier ne doit toucher ni le fond ni les parois latérales de la tranchée. Positionnez ensuite le côté le plus large du ferraillage vers la terre à retenir.
Étape 3 : le positionnement des fers d'attente verticaux
Il faut lier la fondation au futur mur avant le coulage. Ces fers verticaux assurent la continuité structurelle avec les futurs blocs à bancher.
Ligaturez solidement ces attentes sur les axes de la semelle avec du fil de fer recuit. Espacez-les en fonction du pas de vos blocs, généralement tous les 20 cm. Réglez ce ferraillage de liaison parfaitement d'aplomb. Vous ne pourrez plus le tordre une fois le béton pris.
Formez des crochets à la base de vos fers d'attente verticaux pour les glisser sous les fers longitudinaux de la semelle. Cela empêchera l'arrachement sous l'effet du levier.
Étape 4 : le coulage du béton dosé à 350 kg/m³
Commandez ou préparez un béton de structure fortement dosé, un C25/30 ou 350 kg/m³. Coulez d'un seul coup. Les reprises de coulage créent des zones de cisaillement, de véritables points de faiblesse dans l'ouvrage.
Passez l'aiguille vibrante pendant l'opération pour chasser l'air emprisonné. Le béton doit enrober chaque millimètre d'acier. Laissez ensuite curer le béton au moins 7 à 10 jours avant de monter les premiers blocs.
Géologie du terrain : l'impact critique du type de sol
Appliquer les normes 2026 demande d'adapter ses calculs au terrain. Un même mur ne se comporte pas de la même manière sur une roche dure ou sur une terre glaiseuse.
Prenons le scénario critique du sol argileux. L'argile gonfle. Sous la pluie, la terre se gorge d'eau, augmente de volume et multiplie la pression exercée sur le mur. Poser une fondation standard à 50 cm de profondeur sur ce type de sol vous conduira au sinistre. La solution passe par des fondations beaucoup plus profondes, souvent à plus d'un mètre pour chercher le bon sol. Vous devrez élargir significativement le talon et le patin et installer un système de décompression hydraulique infaillible.
Sur un sol rocheux, l'eau s'infiltre naturellement. Sur l'argile, elle stagne contre le mur et crée une surcharge destructrice.
Gestion de l'eau : le drainage au niveau de la fondation
Retenez bien ce chiffre alarmant. 80 % des murs de soutènement qui s'effondrent ne cèdent pas sous le poids de la terre, mais sous la poussée hydrostatique générée par l'eau accumulée. L'eau reste l'ennemie jurée de la maçonnerie de retenue. Le drainage se prépare dès le coulage de la fondation.
Installez un drain agricole perforé et rigide directement au-dessus du talon de la semelle, côté terre. Posez-le sur une cunette en béton pour guider l'eau vers l'évacuation. Enveloppez-le impérativement dans un géotextile recouvert de graviers drainants. Ajoutez une barbacane, un tube traversant le mur, tous les 3 mètres carrés juste au-dessus du niveau du sol fini côté aval. Ce système relâche la pression d'eau si le drain sature.
La protection contre l'humidité constante dicte la longévité des blocs. Les techniques appliquées pour l'étanchéité d'une jardinière en parpaing reposent exactement sur la même logique de cuvelage et de séparation physique.
Finitions : que faire une fois le mur de soutènement achevé ?
Vos blocs à bancher reposent sur votre fondation et sont remplis de béton. Le chantier n'est pourtant pas terminé. Un mur laissé à nu sur sa tranche supérieure boira l'eau lors des intempéries. L'intérieur va se délaver et le gel provoquera des microfissures.
Verrouillez l'ouvrage et protégez le ferraillage vertical sur le long terme en lisant notre guide technique détaillant comment poser une couvertine. C'est la touche finale qui garantit la pérennité de votre structure.
❓Foire Aux Questions (FAQ)
Puis-je utiliser des parpaings creux classiques pour un mur de soutènement ?
Absolument pas. Un agglo de 20 standard ne possède aucune résistance à la flexion latérale. Il cassera net sous la pression de la terre. Utilisez impérativement des blocs à bancher. Ils servent de coffrage perdu pour recevoir le ferraillage vertical et horizontal, avant un remplissage intégral en béton armé.
Quel ferraillage choisir pour une fondation de soutènement ?
Achetez une semelle filante asymétrique. Elle positionne la plus grande surface d'acier sous la charge de la terre retenue et neutralise ainsi le moment de renversement du mur. Solidarisez ensuite vos fers d'attente verticaux à cette armature.
Faut-il mettre un film sous la fondation ?
Évitez le film polyane dans une tranchée de soutènement. Il emprisonne l'eau sous l'ouvrage et crée une zone de glissement potentielle. La norme impose le coulage d'un béton de propreté de 4 à 5 cm d'épaisseur à même le sol terrassé pour isoler vos armatures de la terre végétale.
Avant de commander vos toupies de béton, prenez le temps de creuser quelques trous tests sur votre chantier. Que révèle la nature de votre sol à 80 cm de profondeur ?
