Rallonger un câble électrique 16mm² : guide expert et sécurité
Table des matières
Vous finalisez l'alimentation de votre nouveau tableau divisionnaire ou de votre borne de recharge. Et là, c'est le drame. Votre ligne est trop courte de quelques centimètres. Face aux intensités colossales prévues sur ce type de circuit, la peur d'un incendie ou d'un rejet sec par le Consuel a de quoi vous angoisser. C'est tout à fait normal. Oubliez tout de suite les bricolages de fortune. Manipuler une telle section exige une rigueur chirurgicale et un matériel bien spécifique.
"Rallonger un câble électrique 16mm² ne pardonne aucun bricolage avec des dominos standards. La méthode conforme impose d'utiliser des manchons de jonction à sertir couplés à une gaine thermorétractable adhésive, ou des bornes de connexion haute puissance adaptées. Cette jonction doit impérativement rester accessible et bénéficier d'une protection mécanique. C'est la seule façon de garantir la pérennité et la sécurité absolue de votre installation.
Pourquoi le 16mm² exige une méthode de raccordement spécifique
Une section de câble de 16mm² transporte des courants titanesques, capables de frôler les 63 ampères. À ce niveau de puissance, la densité de courant génère une contrainte thermique extrême sur chaque point de contact.
La norme NF C 15-100 ne laisse aucune place au doute. Relier des conducteurs de forte section avec des dominos classiques, nos fameux « sucres », expose directement votre habitat à un danger mortel. C'est un fait. Les vis de ces connecteurs basiques écrasent les brins de cuivre de manière inégale. Cette friction crée une résistance de contact anordmale. S'ensuit une surchauffe locale, la fonte des isolants, puis le redouté départ de feu ou un courant de court-circuit. Oubliez le hasard. Pour du 16mm², la connexion a l'obligation d'être globale, homogène et capable d'encaisser les variations de température sans le moindre desserrage.

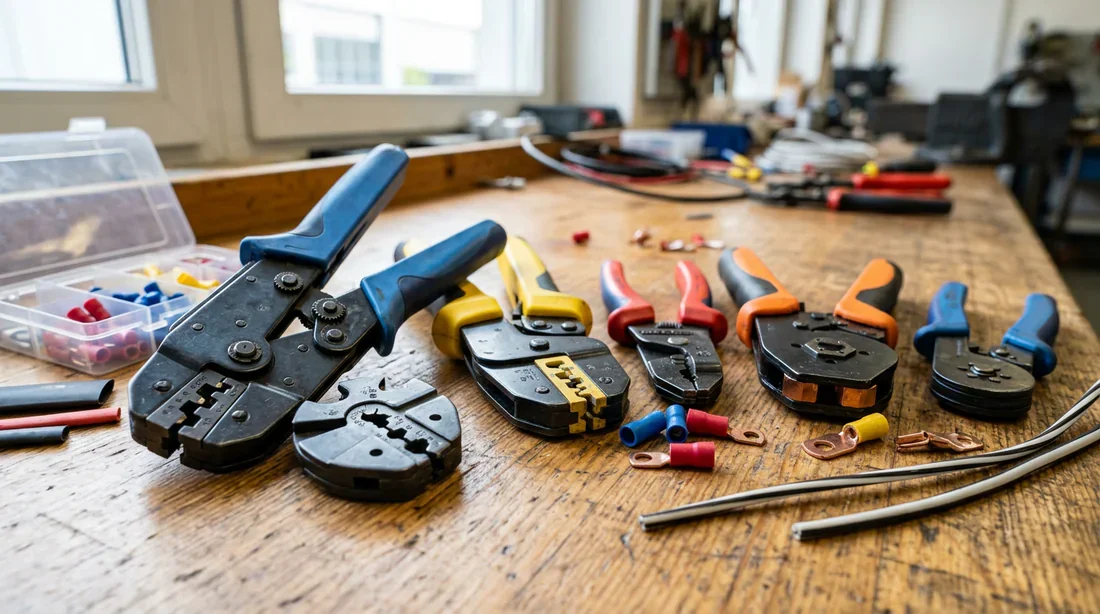

Outils de sertissage indispensables
Les 3 méthodes conformes pour prolonger une ligne 16mm²
Inutile de chercher des alternatives exotiques. Pour prolonger votre ligne en toute légalité et garantir la sécurité des vôtres, le panel des solutions se limite à trois techniques précises. Toutes sont largement éprouvées par les électriciens de métier.
Manchons à sertir et gaine thermorétractable
Voilà ma technique préférée. C'est la solution reine pour obtenir une continuité électrique parfaite. Le principe ? Vous insérez les conducteurs dénudés dans un manchon cuivre étamé. Vous l'écrasez ensuite avec une pince à sertir hydraulique ou manuelle à forte démultiplication.
Le sertissage hexagonal fusionne littéralement les brins de cuivre avec le manchon pour créer un véritable effet de soudure à froid. Pour isoler le tout, appliquez une gaine thermorétractable dotée d'une paroi interne adhésive. Sous l'effet de la chaleur, la colle fond et scelle la jonction. Cette étape garantit une protection étanche redoutable face à l'humidité, un atout majeur si votre ligne traverse des zones complexes.
Laissez toujours la gaine thermorétractable déborder d'au moins 3 centimètres sur l'isolant d'origine du câble de chaque côté du manchon pour assurer une étanchéité parfaite.
Bornes de connexion haute puissance
Moins définitives que le sertissage, les bornes dédiées aux grandes sections apportent une vraie flexibilité. Oubliez tout de suite les petits raccords rapides de votre éclairage de salon. Ici, vous avez besoin de connecteurs massifs. Pensez aux bornes à levier pour forte section ou aux borniers à vis à cage d'ascenseur, spécialement calibrés pour avaler du 16mm².
Ces dispositifs enserrent le câble uniformément. Le cuivre ne subit aucun cisaillement. Si vous choisissez des modèles à vis, sortez votre tournevis dynamométrique. C'est un investissement rentable. Un serrage parfaitement contrôlé prévient l'écrasement des brins et maintient la connexion robuste face aux vibrations électromagnétiques d'une haute intensité.

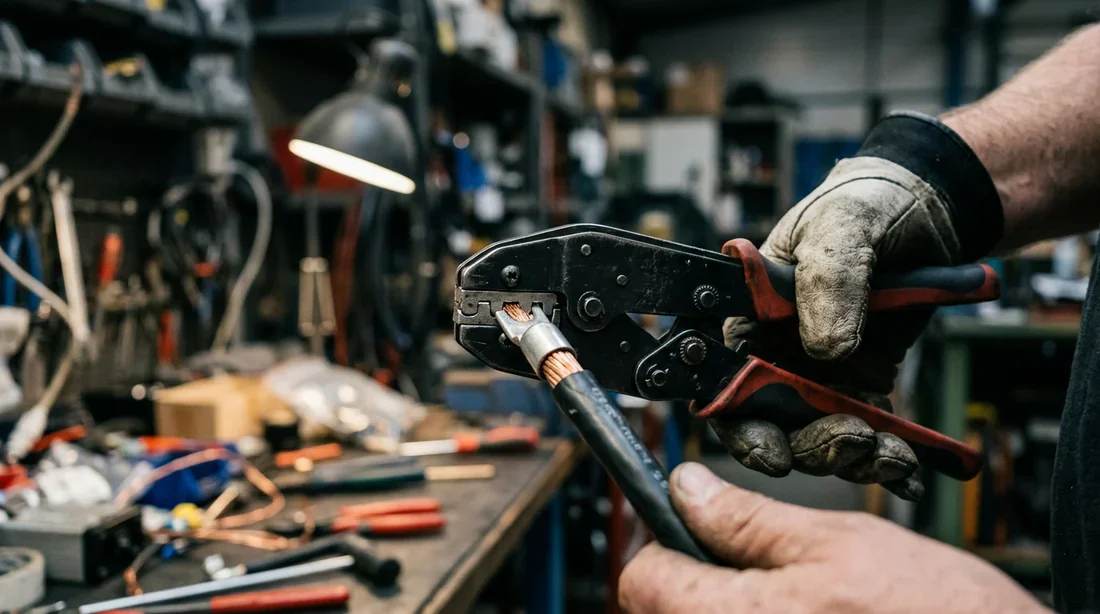

Étapes de dénudage de câble
Boîtes de dérivation étanches
Peu importe votre choix de connexion mécanique, hors enfouissement sous résine, le raccordement a sa place dans une boîte de dérivation. Cette enveloppe physique assure la protection mécanique vitale contre les chocs et la poussière.
Surtout, la norme l'impose. Toute jonction électrique a l'obligation légale de rester strictement accessible pour une inspection future. Vous devez intégrer cette fameuse jonction dans une cloison ? Prenez le temps de lire notre méthode pour sceller une boite électrique dans une brique creuse. Vous gagnerez du temps pour valider l'accessibilité requise et obtenir une finition propre.
Les 4 erreurs fatales à éviter absolument
Une simple négligence sur un réseau de distribution principal fait des ravages. Je vois trop souvent des chantiers gâchés par ces mauvaises pratiques :

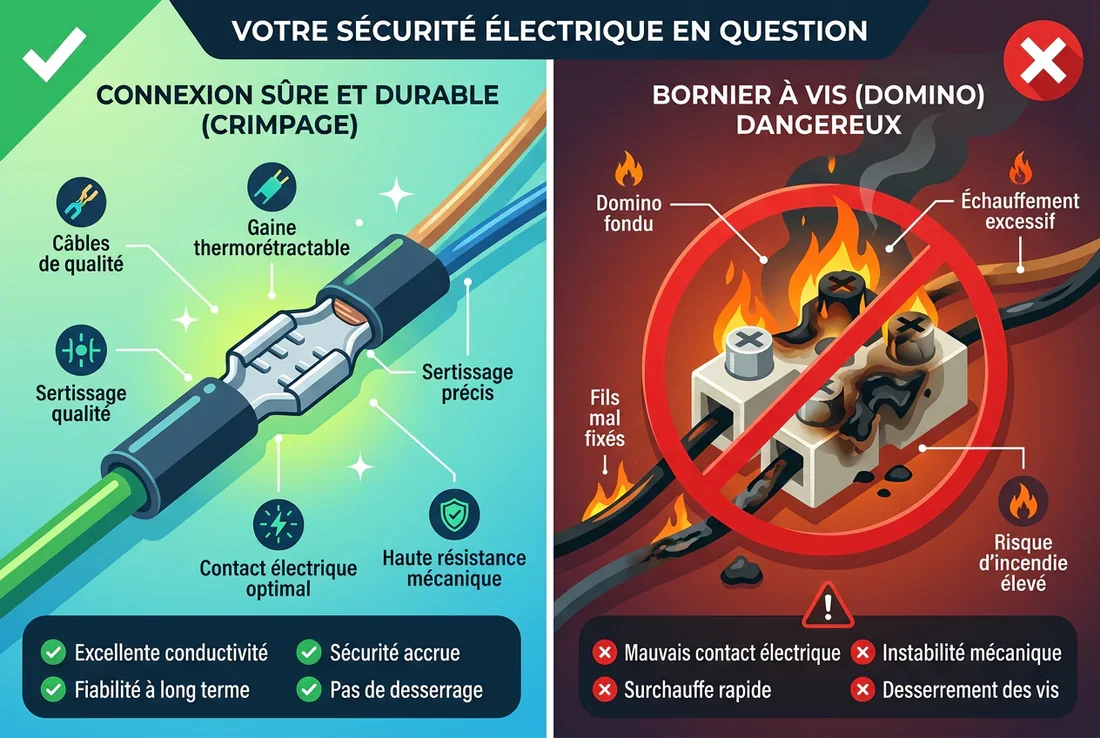

- L'utilisation de dominos domestiques est la pire des idées car le serrage par vis directe fracture les brins et déclenche un échauffement systématique sous forte charge.
- Enterrer un raccord sans respecter la norme IP68, avec un simple scotch d'électricien ou un boîtier non étanche, mène directement au défaut d'isolement dès les premières pluies.
- Faire l'impasse sur la boîte de protection et laisser une connexion flottante expose directement les conducteurs à un arrachement accidentel.
- Dénuder les fils à la va-vite avec un cutter entaille le cuivre.
Cette erreur réduit instantanément la section utile du câble et génère une dangereuse chute de tension locale.
Tableau comparatif des méthodes de raccordement
Gardons les choses simples. Voici un récapitulatif net et précis des options autorisées selon la configuration de votre chantier :
| Méthode | Usage (Intérieur/Extérieur) | Niveau de difficulté | Matériel requis |
|---|---|---|---|
| Manchons à sertir | Intérieur, Extérieur, Enterré (si IP68) | Élevé | Pince à sertir hexagonale, manchons, gaine thermo adhésive |
| Bornes haute puissance | Intérieur, Extérieur (dans une boîte) | Moyen | Bornes 16mm² (à levier ou à vis), tournevis dynamométrique |
| Borniers de répartition | Intérieur (Tableau électrique) | Faible | Bornier modulaire sur rail DIN, pince à dénuder |
❓Foire Aux Questions (FAQ)
Peut-on mettre des dominos sur du 16mm² ?
Absolument pas. La norme l'interdit. Les vis des dominos classiques cisaillent les brins d'un câble de forte section. Le résultat est immédiat : la surface de contact s'effondre, la température monte et le risque d'incendie devient critique.
Faut-il souder les câbles de 16mm² ?
Non, la soudure à l'étain n'a rien à faire sur des circuits de puissance. Si le câble chauffe de manière accidentelle, l'étain fond et détruit purement et simplement la connexion. Le sertissage mécanique, réalisé avec une pince appropriée, offre une résistance thermique infiniment supérieure.
Une jonction de câble peut-elle être enterrée ?
Oui, sous réserve de conditions drastiques. Réalisez la liaison avec des manchons à sertir. Ensuite, noyez l'ensemble dans une boîte de dérivation remplie de résine d'étanchéité, ou isolez le tout avec une gaine thermorétractable adhésive à forte paroi. L'objectif est clair : obtenir une étanchéité absolue de niveau IP68.
Doit-on déclarer une rallonge de câble dans une installation ?
Il n'y a pas de papier administratif spécifique à remplir pour un simple raccord. Toutefois, la norme exige qu'une boîte de connexion reste accessible et inspectable à tout instant. Le Consuel ou un technicien a le droit de vérifier votre raccordement sans avoir à détruire une cloison. Seules les jonctions IP68 enterrées ou coulées dans la résine dérogent à cette règle, car elles deviennent par définition définitives.
Comment vérifier la qualité de votre jonction après intervention
Votre câble est enfin rallongé. La validation de ce travail n'est pas une option, c'est une nécessité absolue. Commencez par un test de traction vigoureux sur chaque conducteur. Tirez fermement. Vous n'avez pas besoin de vous suspendre au câble, mais aucun mouvement ne doit être perceptible à l'intérieur du manchon ou de la borne. Si le cuivre glisse d'un seul millimètre, coupez tout et recommencez de zéro.
Sortez ensuite votre multimètre. Mesurez la continuité de la ligne complète pour valider l'absence de perte. Le 16mm² alimente régulièrement des équipements très gourmands sur de longues durées, comme une borne de recharge pour véhicule. Un sertissage imparfait fait grimper la résistance interne au fil des heures de charge. À terme, cette surchauffe détruit l'intégrité de l'installation entière.
