Branchement voyant EJP sur compteur Linky : le guide de câblage complet
Table des matières
Vous avez farouchement conservé ce vieux contrat EJP. Je vous comprends, ses tarifs sont imbattables 343 jours par an. Mais voilà, depuis que le fameux boîtier vert fluo a remplacé votre ancien compteur, votre voyant de préavis lumineux reste désespérément éteint. La peur de rater un jour de pointe et de vous prendre une facture électrique astronomique vous guette à chaque vague de froid. Rassurez-vous, le signal est toujours là. Il faut juste adapter votre tableau électrique.
"Pour brancher un voyant EJP sur un compteur Linky, vous devez utiliser le contact sec caché sous le capot vert. Tirez la phase depuis un disjoncteur 2A jusqu'à la borne C1 du compteur. Raccordez ensuite la borne C2 à votre voyant lumineux, puis fermez simplement le circuit avec un fil bleu entre ce voyant et le neutre du disjoncteur.
Pourquoi le passage au compteur Linky coupe votre voyant EJP ?
Pendant des décennies, le bon vieux relais récepteur Pulsadis captait le signal des jours de pointe. Ce gros boîtier, souvent vissé sur un panneau en bois à côté du compteur noir, gérait l'allumage de votre petite ampoule rouge.
Avec le déploiement des nouveaux compteurs, Enedis a tout bonnement mis cet équipement à la benne. Le Linky intègre désormais ce fameux relais dans ses propres circuits électroniques. N'écoutez pas les rumeurs absurdes : l'option EJP (Effacement Jour de Pointe) reste parfaitement maintenue pour les contrats historiques. Le signal EDF arrive bien jusqu'à votre domicile. Vous avez juste perdu la liaison physique entre le compteur et votre voyant. Nous allons donc recréer cette passerelle ensemble.

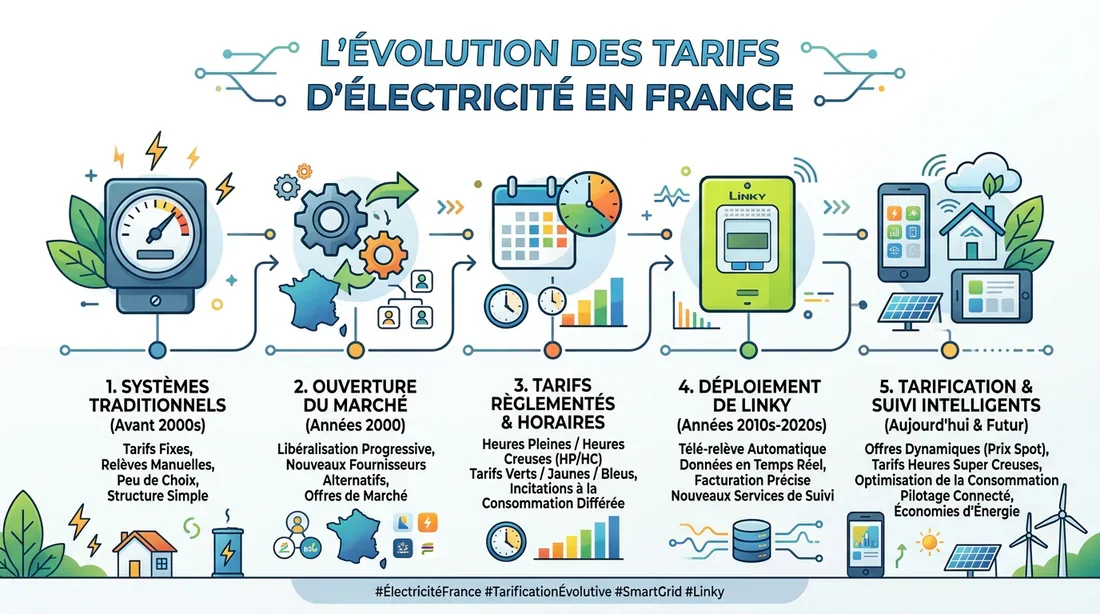

Comprendre le fonctionnement des tarifs Linky
Matériel requis pour un branchement conforme et sécurisé
Avant de dénuder le moindre fil, rappelez-vous que la norme NFC 15-100 ne rigole pas avec la sécurité. Le circuit de commande de votre voyant exige une ligne totalement indépendante et protégée.
Rangez la caisse à outils de fortune, voici l'inventaire exact dont vous avez besoin. Prenez un disjoncteur divisionnaire 2A, indispensable pour protéger le circuit. Prévoyez du fil électrique en cuivre de section 1.5 mm², idéalement rouge ou noir pour la phase et bleu pour le neutre. Achetez un voyant modulaire 230V à clipser directement dans votre tableau, ou un modèle en saillie si vous préférez. Gardez sous la main vos tournevis d'électricien et une bonne pince à dénuder.
Coupez systématiquement le courant sur le disjoncteur général de branchement (le gros 500mA) avant toute manipulation. Une électrisation est vite arrivée.
Parfois, le tableau principal se trouve très loin du compteur extérieur. Cette configuration vous oblige à tirer de grandes longueurs de câbles. La prudence s'impose face aux chutes de tension potentielles. Lisez donc nos recommandations pratiques pour rallonger un câble électrique avant de vous lancer.

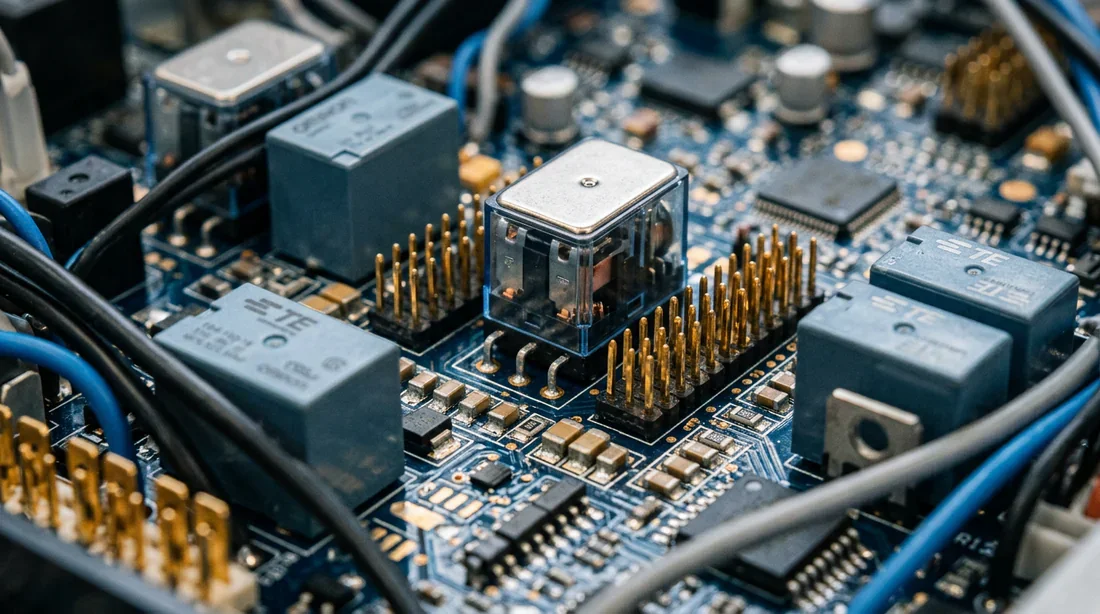

Détails techniques et composants du Linky
Les 4 étapes pour brancher le voyant EJP sur le Linky
Oubliez la précipitation. Je vous détaille ici la méthode pas-à-pas pour créer votre boucle électrique. Prenez votre temps et suivez l'ordre à la lettre.
Étape 1 : repérer les bornes C1 et C2 du Linky

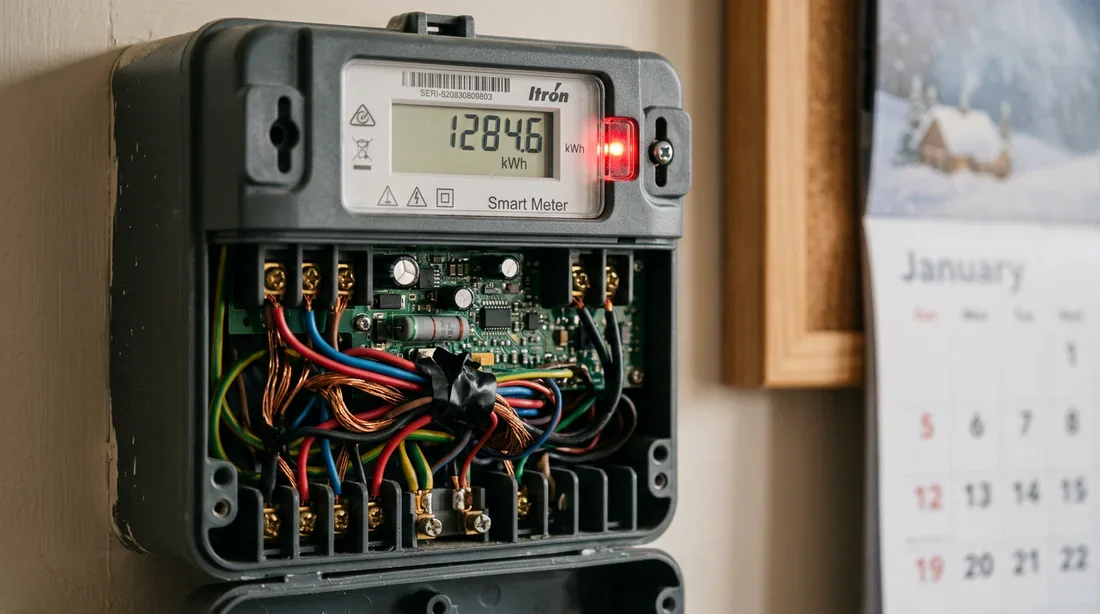

Allez devant votre compteur et retirez la partie basse du capot vert. Il suffit d'appuyer doucement sur les deux ergots en dessous pour libérer la façade en douceur.
Une fois ouvert, une rangée de petites bornes apparaît. Concentrez-vous uniquement sur le bloc marqué C1 et C2. C'est le fameux contact sec, un simple interrupteur interne piloté par le compteur.
Un avertissement très sérieux s'impose ici. Ne touchez absolument pas aux bornes I1 et I2 situées juste à côté. Elles gèrent la téléinformation (TIC) avec un courant très faible. Envoyez-leur du 230V et la carte mère du Linky grillera sur le coup.
Étape 2 : préparer l'alimentation depuis le tableau
Retournez devant votre tableau électrique principal pour créer le point de départ du circuit. Fixez votre nouveau disjoncteur 2A sur un rail DIN libre. Vous devez ensuite l'alimenter par le haut. Repiquez la Phase (L) et le Neutre (N) depuis les peignes d'alimentation de la même rangée ou passez par les borniers de répartition généraux.
Étape 3 : tirer la phase vers le compteur Linky
Le contact sec du Linky fonctionne exactement comme un pont-levis. Le courant doit arriver jusqu'à lui. Prenez votre fil de 1.5 mm², rouge, marron ou noir au choix. Branchez une de ses extrémités sous la borne de Phase (L) de votre disjoncteur 2A tout neuf. Tirez ensuite ce câble jusqu'au compteur Linky et insérez-le dans la borne C1. Vissez fermement le contact. Si vous avez des bornes automatiques, enfoncez le fil à fond.
Étape 4 : assurer le retour vers le voyant lumineux
Donnons enfin vie à votre alerte visuelle. Connectez un nouveau fil de phase dans la borne C2 du capot vert. Faites cheminer ce retour vers votre tableau, jusqu'à la borne de phase de votre voyant lumineux, très souvent marquée de la lettre L.
Le circuit a maintenant besoin d'être refermé pour laisser le courant circuler. Prenez votre fil bleu pour le Neutre. Reliez la borne neutre du voyant (N) directement au bornier inférieur neutre (N) de votre disjoncteur 2A.
C'est terminé, votre relais de découplage est opérationnel. Les jours de pointe, l'interrupteur interne C1/C2 va se fermer et laisser passer le jus jusqu'à votre ampoule.
[Vidéo YouTube suggérée : Tutoriel de câblage contact sec compteur Linky EJP Tempo]
Dépannage : 3 problèmes fréquents avec le voyant EJP Linky
L'électricité réserve toujours quelques surprises, même après un travail minutieux. Je vois souvent les mêmes dysfonctionnements revenir sur les installations des particuliers.
Si votre voyant reste allumé en permanence, c'est probablement un souci de paramétrage côté Enedis. Le contact sec de votre compteur est peut-être configuré en mode « chauffe-eau » standard au lieu d'être assigné au signal EJP. Un simple coup de fil au distributeur suffit pour corriger ça à distance.
À l'inverse, si votre voyant refuse obstinément de s'allumer un jour de pointe, le problème vient sûrement de chez vous. Testez la continuité de vos câbles et l'état de l'ampoule. Si votre montage est irréprochable, jetez un œil au petit fusible de 4A logé sous le capot du Linky. S'il a fondu, vous devrez exiger une intervention d'Enedis.
Le pire scénario reste le disjoncteur qui saute dès l'activation. Là, vous avez créé un court-circuit franc. Vous avez probablement envoyé le Neutre sur C1 ou C2 par inattention. Je le rappelle, le contact sec ne doit accueillir que la phase. Revérifiez vos branchements de toute urgence.
Pour tester votre montage en plein été (hors période EJP), vous pouvez relier manuellement les deux fils branchés sur C1 et C2 avec un domino sécurisé. Si votre voyant s'allume au tableau, votre câblage est parfait !
Les alternatives pour remplacer le bon vieux voyant physique
Tirer cinquante mètres de câble à travers des cloisons n'enchante personne. Je le vois bien sur le terrain, beaucoup de particuliers abandonnent. Pourtant, les solutions domotiques sans fil remplacent aujourd'hui parfaitement notre ampoule rouge.
Branchez un petit module de téléinformation radio ou Wi-Fi sur les bornes I1 et I2 du compteur. Oui, cette fois, c'est bien leur rôle. Ce boîtier va lire l'état EJP en temps réel et le transmettre à votre box domotique. Vous pouvez même programmer l'allumage d'une ampoule connectée directement dans votre salon.
Ceux qui détestent le bricolage préféreront les applications officielles d'Enedis ou de leur fournisseur d'énergie. Activez les notifications Push ou les alertes SMS. Vous recevrez un message la veille à 15 heures précises. L'information vient à vous sans le moindre effort.
❓Foire Aux Questions (FAQ)
Le compteur Linky sonne-t-il les jours EJP ?
Absolument pas. Le compteur Linky n'émet aucun son et ne bipe pas pour signaler l'effacement. Oubliez cette croyance urbaine. C'est justement pour cela qu'un voyant physique ou des alertes smartphone restent indispensables.
Quelle est la vraie différence entre les bornes C1/C2 et I1/I2 ?
La question revient sans cesse. C1 et C2 forment un simple interrupteur mécanique conçu pour encaisser du 230V, avec une limite stricte de 2 ampères. À l'inverse, I1 et I2 envoient des données informatiques en très basse tension. Confondre les deux entraîne des dégâts immédiats sur l'appareil.
Ce branchement fonctionne-t-il avec l'option Tempo ?
Oui, la logique électrique est strictement la même. Le distributeur paramètre le contact sec pour qu'il réagisse aux tranches tarifaires Tempo, notamment les jours rouges. Vous allumez votre voyant d'alerte avec exactement le même schéma.
